M4形シリーズ
![](../img/m4/item_img.jpg)

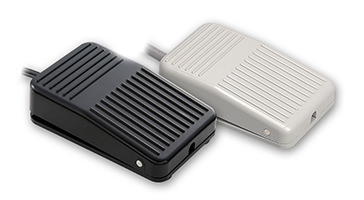

M4形シリーズ
ペダル、ボディともABS樹脂製で高信頼性のミニ形フットスイッチです。
■ スマートな設計とデザインはすべての機器に調和
■ 安全で強いABS樹脂製 耐踏圧1350N
■ OEM用に貴社のプレート(12×50)表示も対応可能
■ グレー・ブラックの二色が標準品 ※一部グレーのみ
主な用途
産業機器、運輸車輛、医療機器、設備機器、測定機器、木工機器、縫製機器、民生機器、その他全般
ラインアップ
- MMomentary(モーメンタリー)・・・踏んでON、離すとOFF
- AAlternate(オルタネイト)・・・踏んでON、もう一度踏んでOFF
機器用ミニ形

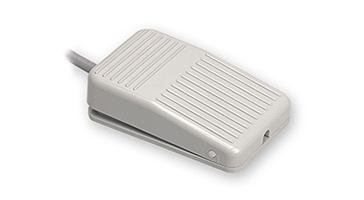

防水形スイッチ内蔵タイプ
機器用ミニ形で水に強いモデル
![防水形スイッチ内蔵タイプ](../img/m4/lineup_img2.jpg)

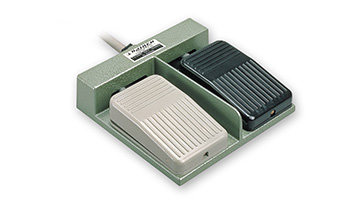

2連式
電磁開閉機器の操作、2回路操作に最適
![2連式](../img/m4/lineup_img3.jpg)

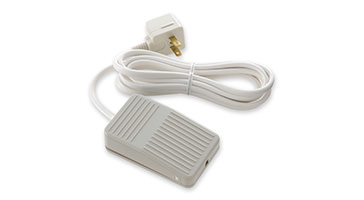

中間コンセント付
AC100V用2Pプラグの差し込みで、中間スイッチ操作が可能
![中間コンセント付](../img/m4/lineup_img4.jpg)
オプション
保護カバー
落下物からの保護、その他による誤作動を防ぐ保護カバー
![保護カバー](../img/ofl/lineup_img5.jpg)
-
OFL-CS
- 材質:オールステンレス製
- 重量:1,310g
- 対応機種
- OFL基本形、M4形、S5形、S6形、M6形、S7形、H形、P形
- 形式説明
-
形式語尾に「CS」を追加してください。
※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。
保護カバー
落下物からの保護、その他による誤作動を防ぐ保護カバー
![保護カバー](../img/ofl/lineup_img6.jpg)
-
OFL-C
- 材質:アルミ製
- 重量:610g
- 対応機種
- S3形、M3形、M4形、S5形、P形
- 形式説明
-
形式語尾に「C」を追加してください。
※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。
2連式用保護カバー
落下物からの保護、その他による誤作動を防ぐ保護カバーです
![2連式用保護カバー](../img/ofl/lineup_img7.jpg)
-
OFL-TC
- 材質:スチール製
- 重量:1,500g
- 対応機種
- TV-S3形、TVG-S3形、TVG5-S3形、TV-M3形、TV-M4形、TV-FS2形
- 形式説明
-
形式語尾に「C」を追加してください。
※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。
取付ベース
小形機器用フットスイッチの固定に便利な取付ベース
![取付ベース](../img/ofl/lineup_img8.jpg)
-
OFL-T2
- 材質:スチール製
- 重量:180g
- 対応機種
- S3形、M3形、M4形
- 形式説明
-
形式語尾に「T2」を追加してください。
※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。
