OFL-VG5-M4


OFL-VG5-M4

動作特性 モーメンタリー
定格 0.1A-30V DC
内蔵スイッチ シール構造スイッチ V形
接点構成 1c
附属コード VSF0.75X3芯25CM
動作力 10N
保護構造 IP67(内蔵スイッチ)
材質 ABS樹脂
カラー グレー
重量 100g
対応保護カバー OFL-CS
OFL-C
原産国 日本
  • ABS樹脂類
  • モーメンタリー
  • 防塵
  • 防水
  • 微小

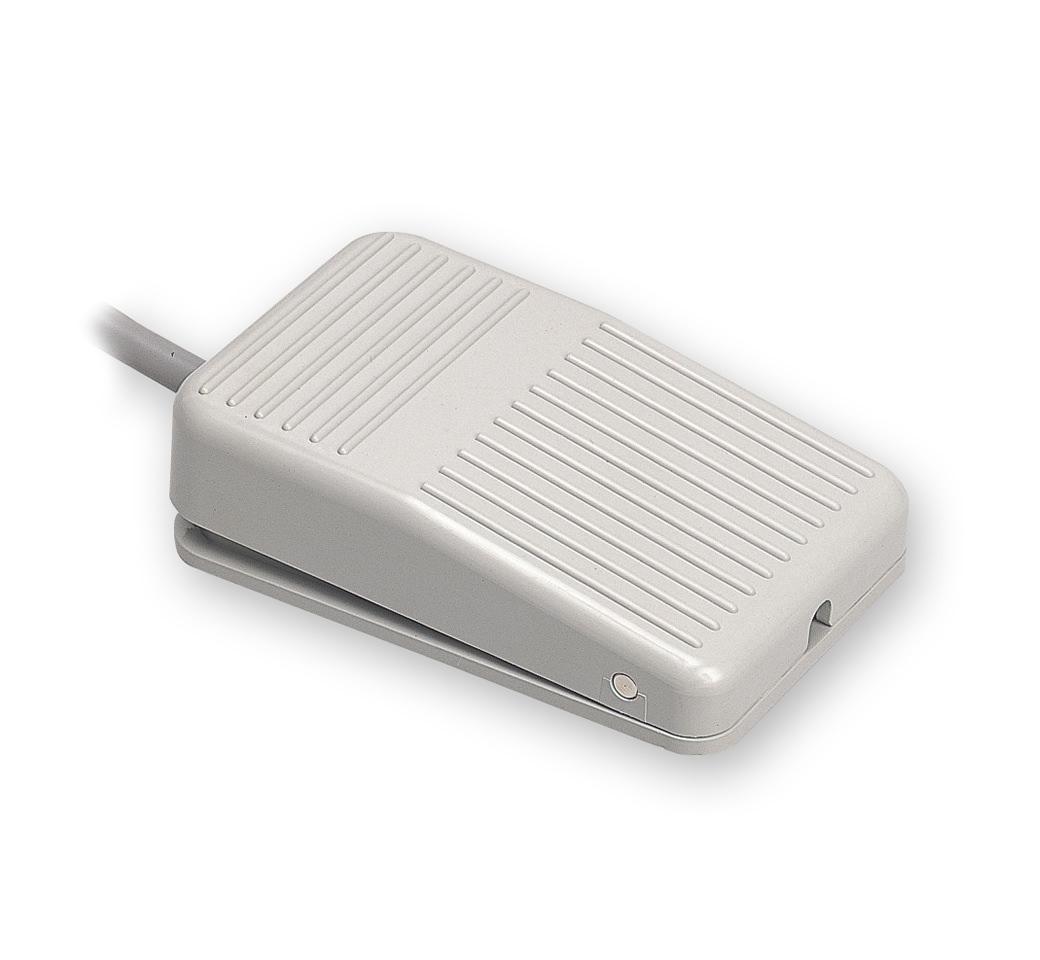

M4形シリーズはABS樹脂製小形フットスイッチで、その高信頼性、デザインから多種多様に調和し使用できます。
後ヒンジの特長を生かし、座りながらの作業にも踏みやすさを評価されており幅広くご使用頂けます。

IP67スイッチ内蔵の防水形ABS樹脂製フットスイッチ。


※オプションにてVCTF等のコード取付対応も可能です。
ご発注のさい、コード長などご指示ください。





【主な用途】
縫製機器、医療機器、産業機器、運輸車両、設備機器、電子機器、測定機器、木工機器、民生機器、各種電気機器など全般

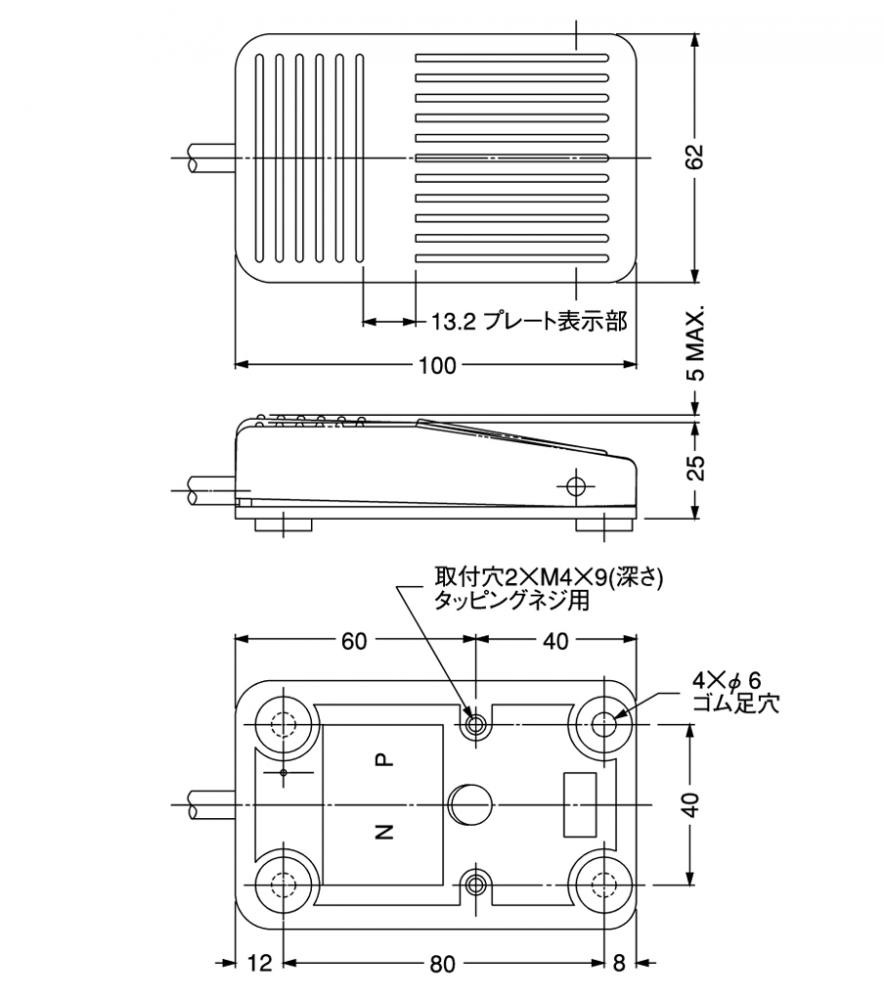

図面

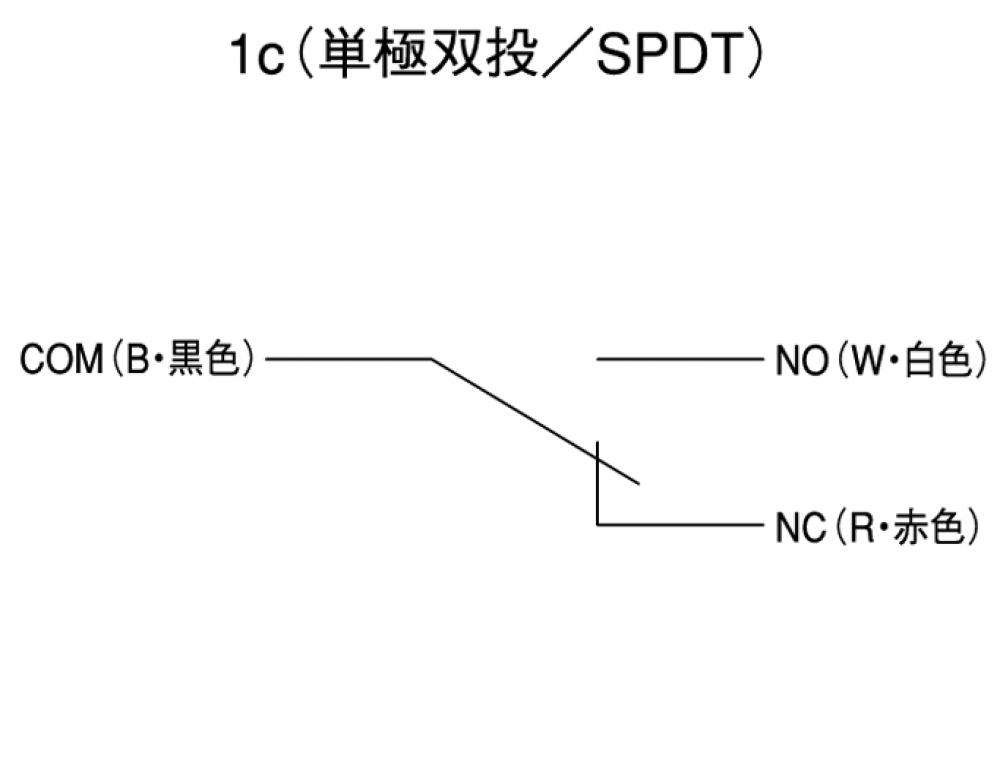

回路図


オプション

保護カバー

落下物からの保護、その他による誤作動を防ぐ保護カバー

 保護カバー
  • OFL-CS
    • 材質:オールステンレス製
    • 重量:1,310g
対応機種
OFL基本形、M4形、S5形、S6形、M6形、S7形、H形、P形
形式説明
形式語尾に「CS」を追加してください。 ※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。

保護カバー

落下物からの保護、その他による誤作動を防ぐ保護カバー

保護カバー
  • OFL-C
    • 材質:アルミ製
    • 重量:610g
対応機種
S3形、M3形、M4形、S5形、P形
形式説明
形式語尾に「C」を追加してください。 ※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。

取付ベース

小形機器用フットスイッチの固定に便利な取付ベース

取付ベース
  • OFL-T2
    • 材質:スチール製
    • 重量:180g
対応機種
S3形、M3形、M4形
形式説明
形式語尾に「T2」を追加してください。 ※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。
