OFL-TVG-M4


OFL-TVG-M4

動作特性 モーメンタリー
定格 0.1A-30V DC
内蔵スイッチ MICROスイッチ V形 (金クラッド接点)
接点構成 1c 各側とも
附属コード VCTF0.5X6芯X1.5M
動作力 10N
保護構造 IP30
材質 ABS樹脂
カラー L:グレー/R:ブラック
重量 870g
対応保護カバー OFL-TC
原産国 日本
  • ABS樹脂類
  • モーメンタリー
  • 微小
  • 2連式

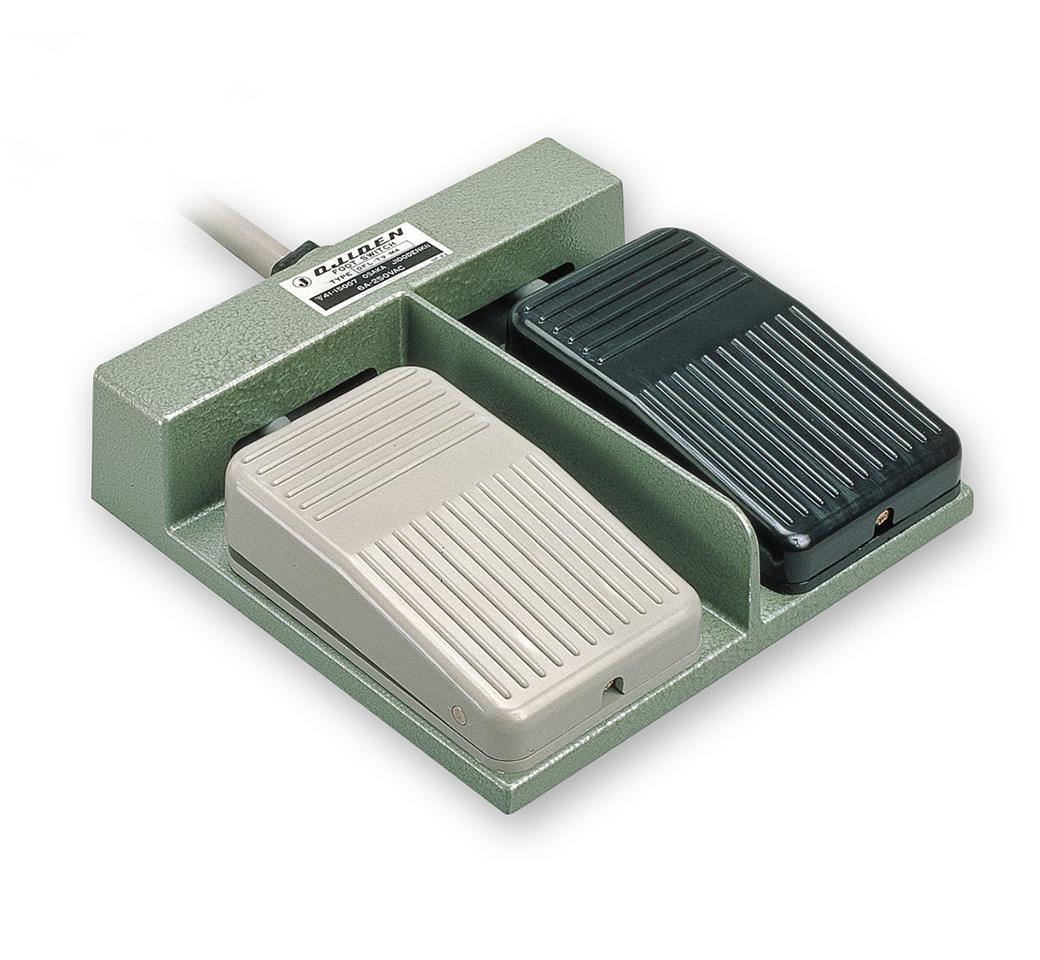

M4形シリーズはABS樹脂製小形フットスイッチで、その高信頼性、デザインから多種多様に調和し使用できます。
後ヒンジの特長を生かし、座りながらの作業にも踏みやすさを評価されており幅広くご使用頂けます。

微少負荷用各1c接点2連式小形ABS樹脂製フットスイッチ。
V形金クラッド接点MICROスイッチ内蔵。

<最小負荷>
2mA-12V DC
1mA-24V DC



【主な用途】
縫製機器、医療機器、産業機器、運輸車両、設備機器、電子機器、測定機器、木工機器、民生機器、各種電気機器など全般

図面


回路図


オプション

2連式用保護カバー

落下物からの保護、その他による誤作動を防ぐ保護カバーです

2連式用保護カバー
  • OFL-TC
    • 材質:スチール製
    • 重量:1,500g
対応機種
TV-S3形、TVG-S3形、TVG5-S3形、TV-M3形、TV-M4形、TV-FS2形
形式説明
形式語尾に「C」を追加してください。 ※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。
