センシングエッジ

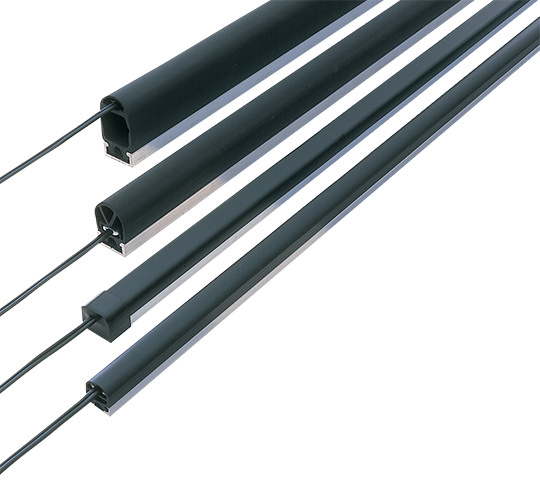

センシングエッジ
自動ドア（エレベーター、車両、住宅ドア、高速シャッタードア）や各種機械類の挟まれ防止、医療機器等の非常停止、その他無人車両（バンパー）などの衝突検知センサとして有効です。

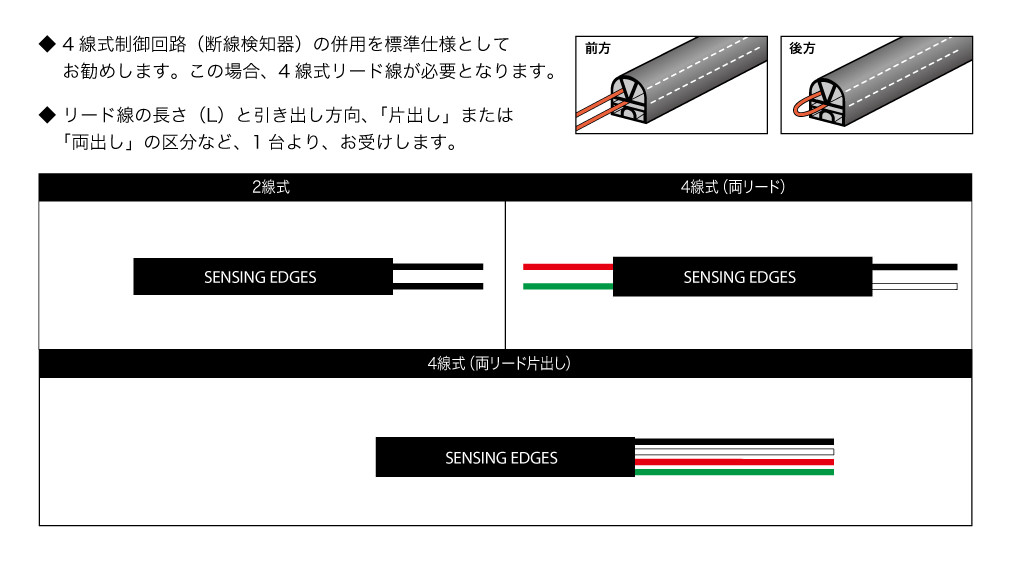

リード線 2線式と4線式

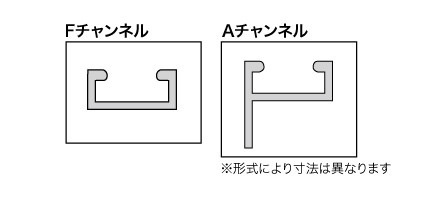

チャンネルの名称
◆ Fチャンネルとはアルミフラットタイプを示す。
◆ Aチャンネルとはアルミアングルタイプを示す。
◆ チャンネルのみご注文の場合、各形式名とF&Aチャンネルの区分を明記ください。
主な用途
自動ドアの挟まれ防止、機械の非常停、無人車輌のバンパーなどの衝突感知センサーなど。
-
自動扉はさまれ防止
-
自動ドアはさまれ防止
-
衝突検知
-
シャッター下降停止確保
ラインアップ

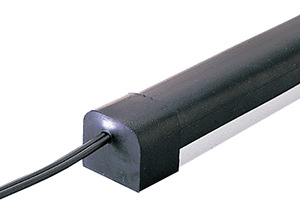

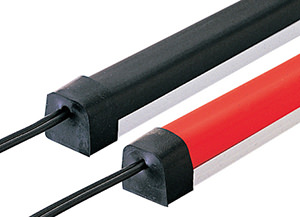

OT-10BP-B（black）
OT-10BP-R（red）
- ● 外被材：PVC（ポリ塩化ビニール）
- ● 小型エッジ：即作動型
- ● 2色：B（黒）、R（赤）
- ● 応用：衝突検知用、機械類、医療機器類、ドア、バンパーなど
- ● エンドキャップ：CR（両サイド付）
- ● 固定ネジ径、皿ネジM3～M4推奨
- ● Fチャンネルのみ
OT-08D-B（black）
- ● 外被材：EPDM（エチレンプロピレンゴム）
- ● 中型エッジ：高感度型
- ● 応用：衝突検知用、機械類、医療機器類、ドア、バンパーなど
- ● エンドキャップ：CR（両サイド付）
- ● 固定ネジ径、皿ネジM4～M6推奨
- ● Fチャンネルのみ

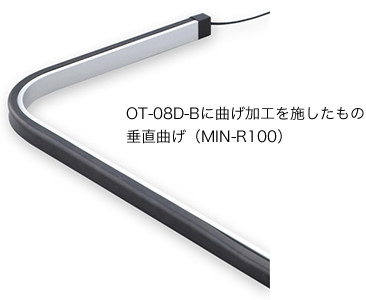

- ● 垂直曲げ加工 約R100可（垂直曲げ加工R100程度可能です）

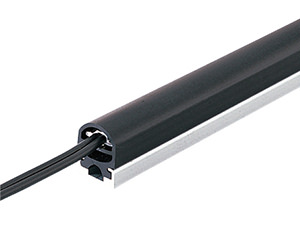

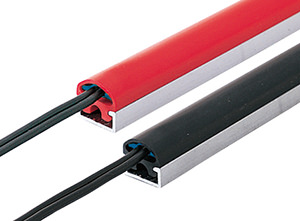

OT-TS6F-R（red）
OT-TS6F-B（black）
- ● 外被材：PVC（ポリ塩化ビニール）
- ● ミニエッジ：即作動型、高感度外郭スイッチ
- ● 2色：B（黒）、R（赤）（TS6形のみ）
- ● 応用：動きドア、医療テーブル、機械類端など
- ● 固定ネジ径、皿ネジM3～M4推奨
- ● エンドキャップ：PVC（オプション）
- ● F&A両チャンネルともあり
OT-TS16F
- ● 外被材：PVC（ポリ塩化ビニール）
- ● ミニエッジ：即作動型、高感度外郭スイッチ
- ● 2色：B（黒）、R（赤）（TS6形のみ）
- ● 応用：動きドア、医療テーブル、機械類端など
- ● 固定ネジ径、皿ネジM3～M4推奨
- ● エンドキャップ：PVC（オプション）
- ● F&A両チャンネルともあり

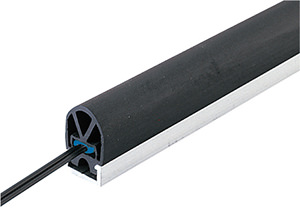

OT-TS26F
- ● 外被材：PVC（ポリ塩化ビニール）
- ● 中型エッジ：即作動型、側面作動に優れ、動作後の動きを軽減する
- ● 応用：機械エッジゲート、舞台リフト、バンパー、エレベーターなど
- ● 固定ネジ径、皿ネジM4～M6推奨
- ● エンドキャップ：PVC（オプション）
- ● F&A両チャンネルともあり

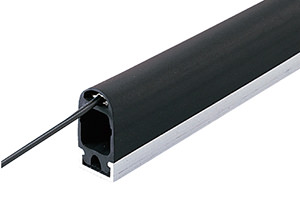

OT-TS47F
- ● 外被材：TPE（ポリオレフィン系エラストマー）
- ● 大型エッジ：即作動型
- ● 急速な作動と低速の作動にも対応可能
- ● 急・高・低速のショックも軽減、作動を優先するエッジ
- ● 応用：高速のドアスイッチ、体育館ドア、アコーディオンドア、搬送車等のバンパースイッチなど
- ● 固定ネジ径、皿ネジM4～M6推奨
- ● エンドキャップ：CR（オプション）
- ● F&A両チャンネルともあり（オプション：TS47・57形兼用）

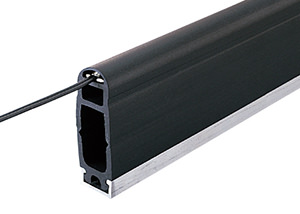

OT-TS57F
- ● 外被材：TPE（ポリオレフィン系エラストマー）
- ● 大型エッジ：即作動型
- ● 急速な作動と低速の作動にも対応可能
- ● 急・高・低速のショックも軽減、作動を優先するエッジ
- ● 応用：高速のドアスイッチ、体育館ドア、アコーディオンドア、搬送車等のバンパースイッチなど
- ● 固定ネジ径、皿ネジM4～M6推奨
- ● エンドキャップ：CR（オプション）
- ● F&A両チャンネルともあり（オプション：TS47・57形兼用）

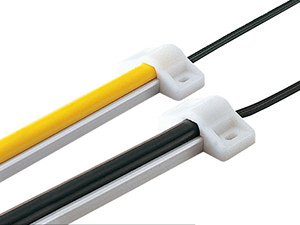

OT-TS3F-Y（yellow）
OT-TS3F-B（black）
OT-TS3F-R（red）
- ● 外被材：PVC（ポリ塩化ビニール）
- ● 外被カバーとも一体成形型
- ● マイクロエッジ：即作動型
- ● 2色：R（赤）、B（黒）、Y（黄）
- ● 応用：自動ドア、医療機器、フットスイッチ
- ● エンドキャップはクランプ（POM）にて兼用
- ● 固定ネジ径：チャンネル皿ネジM3推奨
- ● Fチャンネルとクランプ付
オプション

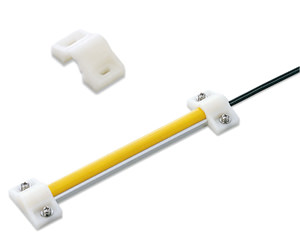

クランプ
- ● OC-043形 適用形式（OT-TS3F、OC-04）
- ● OT-TS3F形やOT-41BP形など、チャンネルの固定およびエンドキャップの機能と商品性のグレードアップに有効。
- ● リード線側、端末側各1ケ入り。1セット。
- ● M4ネジで固定します。（ネジは付属しておりません）
- ● ジュラコン成形品（白色）
- ● OT-TS3Fシリーズには、アルミチャンネルとクランプが標準で付いています。
- ● 両端のクランプ部は不感帯です。

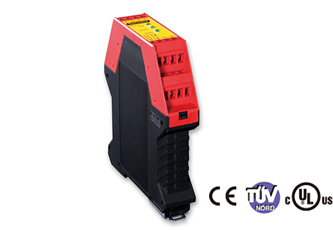

フェイルセーフコントローラー
フェイルセーフコントローラー
