OFL-TVG5-GS-JAGOOD DESIGN賞 受賞


OFL-TVG5-GS-JAGOOD DESIGN賞 受賞

動作特性 モーメンタリー
定格 0.1A-30V DC
内蔵スイッチ シール構造スイッチ V形
接点構成 1a 各側とも
附属コード VCTF0.5X4芯1M
動作力 12N
保護構造 IP28相当
材質 PBT樹脂
カラー パントーンクールグレー
重量 約550g
原産国 日本
  • モーメンタリー
  • 防塵
  • 防水
  • 微小
  • 2連式

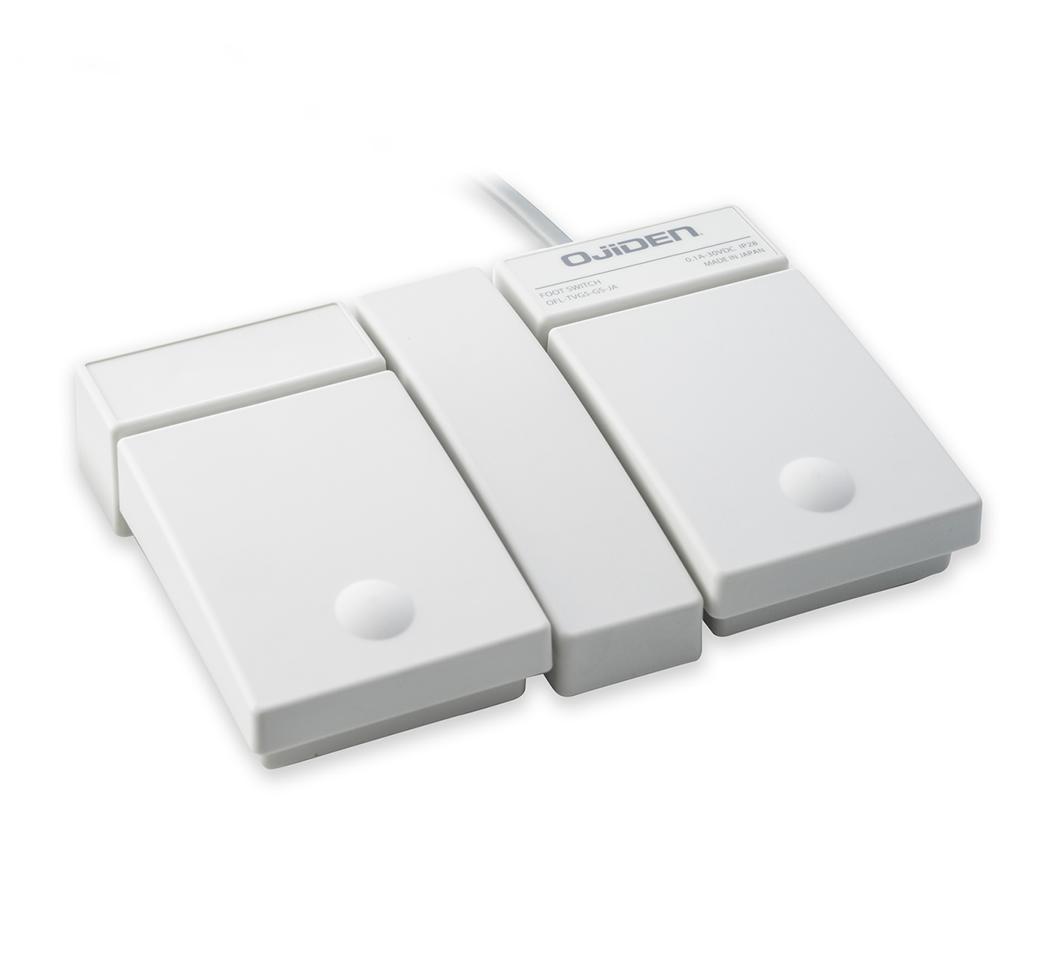

グッドデザイン賞受賞フットスイッチ
複数のフットスイッチを直列に連結できるパーツ、踵を軸にスイッチの踏み替えをしやすくする円弧状の連結パーツ、隔壁を設けて誤操作防止できる連結パーツの3種類のジョイントパーツにより、使用者が求める操作方法に柔軟に対応できるよう設計。
その他にも、ピクトやインジケータを配置できる独立表示エリアを設けたり、ケーブル用の穴を後加工で自在に設けられるよう設計されていたりと、様々な機器との組み合わせにフィットする最小限度のデザイン要件で設計。
操作音や触感、軽さ、清潔感、親しみやすさ等の使い心地に対する配慮、耐久性や対環境性の向上に努めた、シンプルかつ汎用性の高いフットスイッチです。

・IEC60529 IP28相当フットスイッチ。
・IEC60601-1準拠




【主な用途】
医療機器、食品機器、船舶機器、産業機器、運輸車両、設備機器、各種電気機器など全般

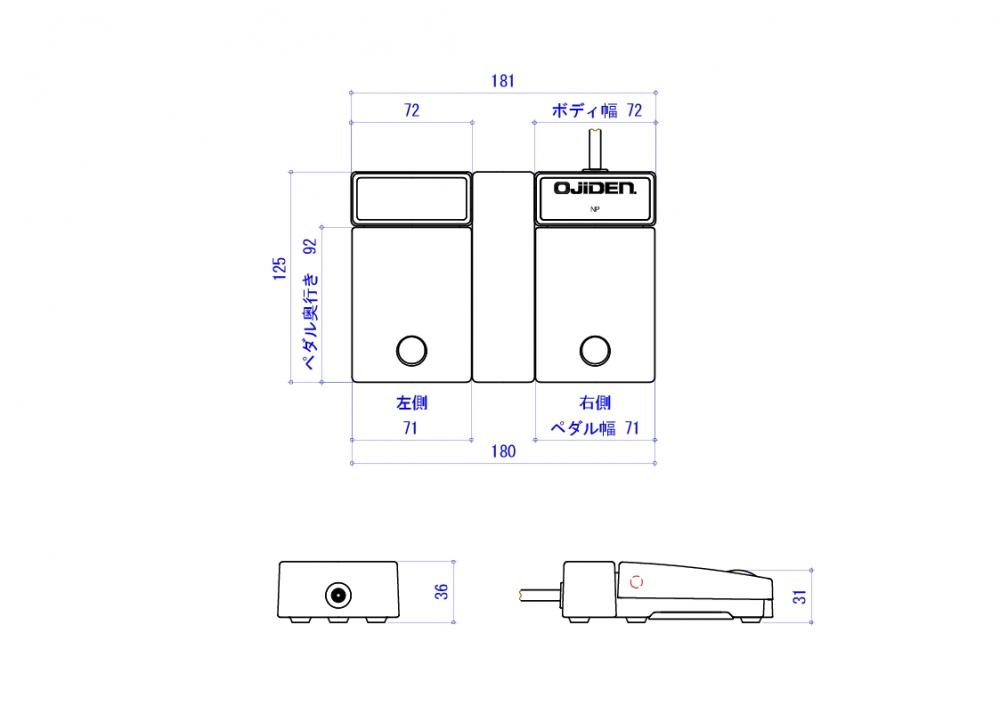

図面

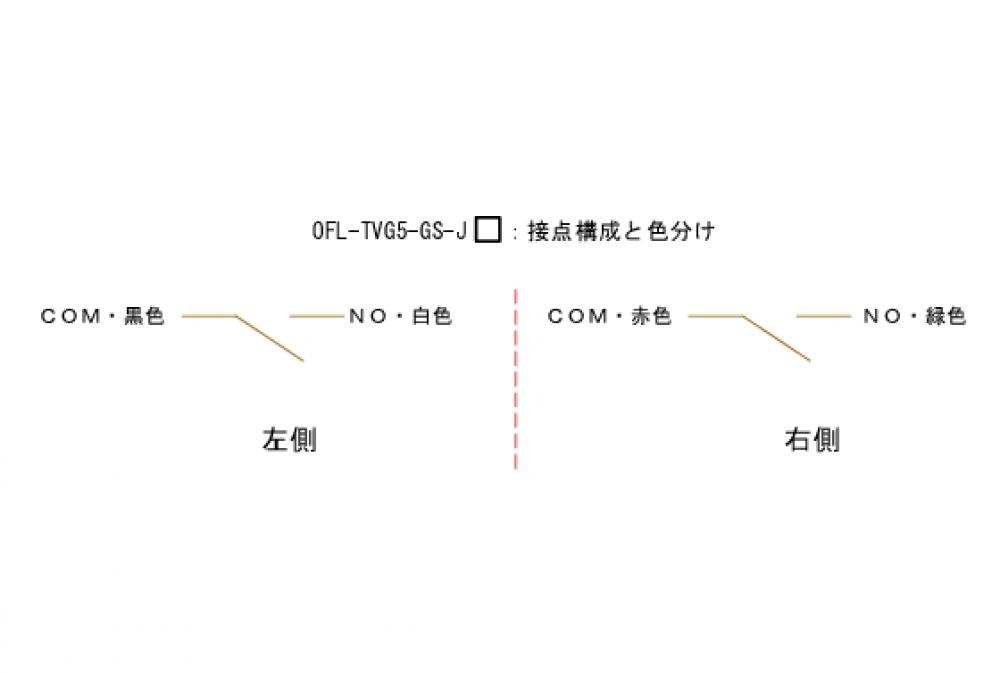

回路図
