OFL-VG5-GSGOOD DESIGN賞 受賞

OFL-VG5-GSGOOD DESIGN賞 受賞
| 動作特性 | モーメンタリー |
|---|---|
| 定格 | 0.1A-30V DC |
| 内蔵スイッチ | シール構造スイッチ V形 |
| 接点構成 | 1a |
| 附属コード | VCTF0.75X2芯1M |
| 動作力 | 12N |
| 保護構造 | IP28相当 |
| 材質 | PBT樹脂 |
| カラー | パントーンクールグレー |
| 重量 | 約220g |
| 原産国 | 日本 |
- モーメンタリー
 - 防塵
 - 防水
 - 微小

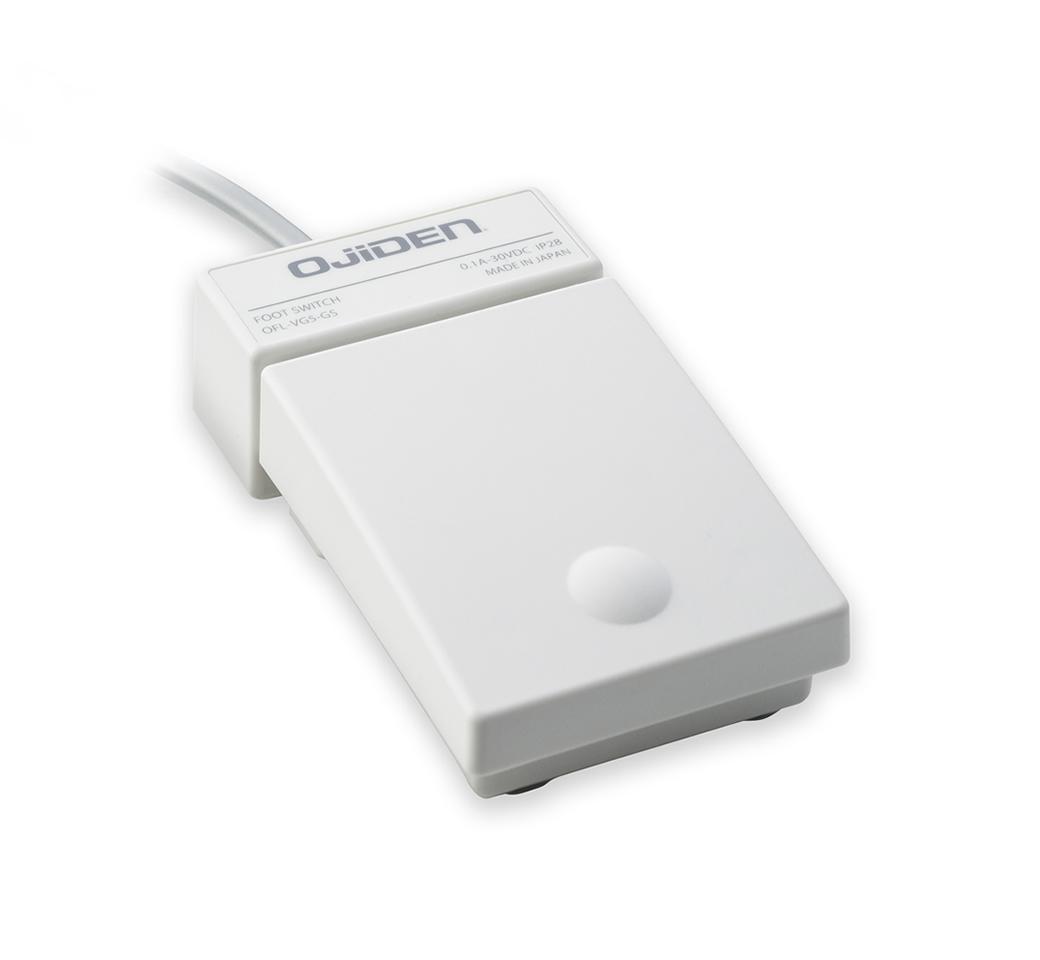

グッドデザイン賞受賞フットスイッチ
複数のフットスイッチを直列に連結できるパーツ、踵を軸にスイッチの踏み替えをしやすくする円弧状の連結パーツ、隔壁を設けて誤操作防止できる連結パーツの3種類のジョイントパーツにより、使用者が求める操作方法に柔軟に対応できるよう設計。
その他にも、ピクトやインジケータを配置できる独立表示エリアを設けたり、ケーブル用の穴を後加工で自在に設けられるよう設計されていたりと、様々な機器との組み合わせにフィットする最小限度のデザイン要件で設計。
操作音や触感、軽さ、清潔感、親しみやすさ等の使い心地に対する配慮、耐久性や対環境性の向上に努めた、シンプルかつ汎用性の高いフットスイッチです。
・IEC60529 IP28相当フットスイッチ。
・IEC60601-1準拠
【主な用途】
医療機器、食品機器、船舶機器、産業機器、運輸車両、設備機器、各種電気機器など全般
				複数のフットスイッチを直列に連結できるパーツ、踵を軸にスイッチの踏み替えをしやすくする円弧状の連結パーツ、隔壁を設けて誤操作防止できる連結パーツの3種類のジョイントパーツにより、使用者が求める操作方法に柔軟に対応できるよう設計。
その他にも、ピクトやインジケータを配置できる独立表示エリアを設けたり、ケーブル用の穴を後加工で自在に設けられるよう設計されていたりと、様々な機器との組み合わせにフィットする最小限度のデザイン要件で設計。
操作音や触感、軽さ、清潔感、親しみやすさ等の使い心地に対する配慮、耐久性や対環境性の向上に努めた、シンプルかつ汎用性の高いフットスイッチです。
・IEC60529 IP28相当フットスイッチ。
・IEC60601-1準拠
【主な用途】
医療機器、食品機器、船舶機器、産業機器、運輸車両、設備機器、各種電気機器など全般

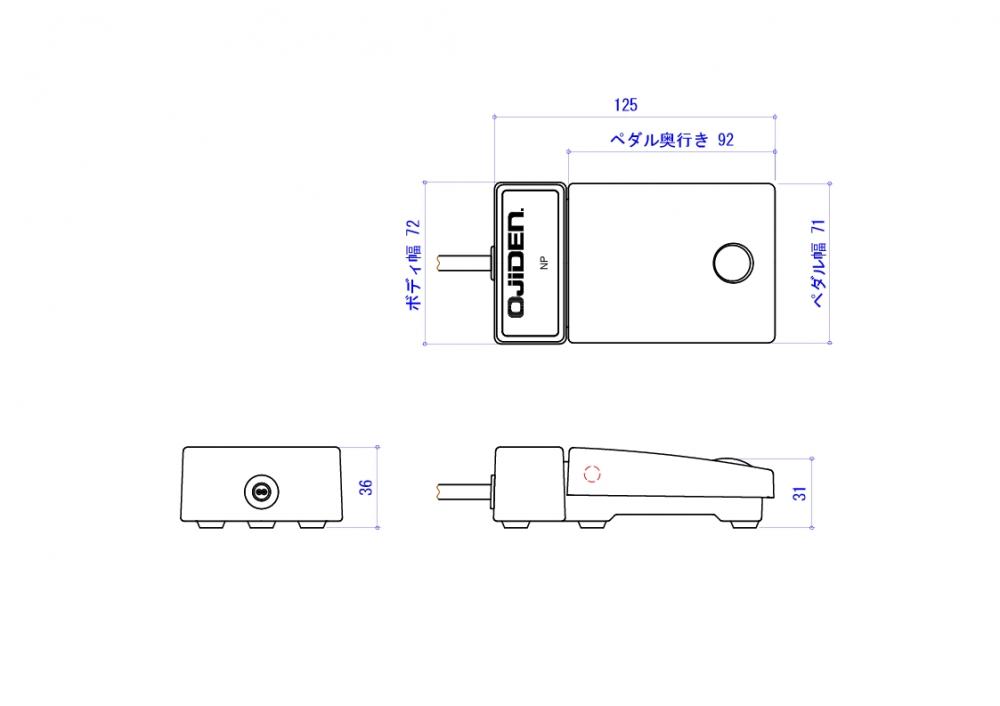

図面

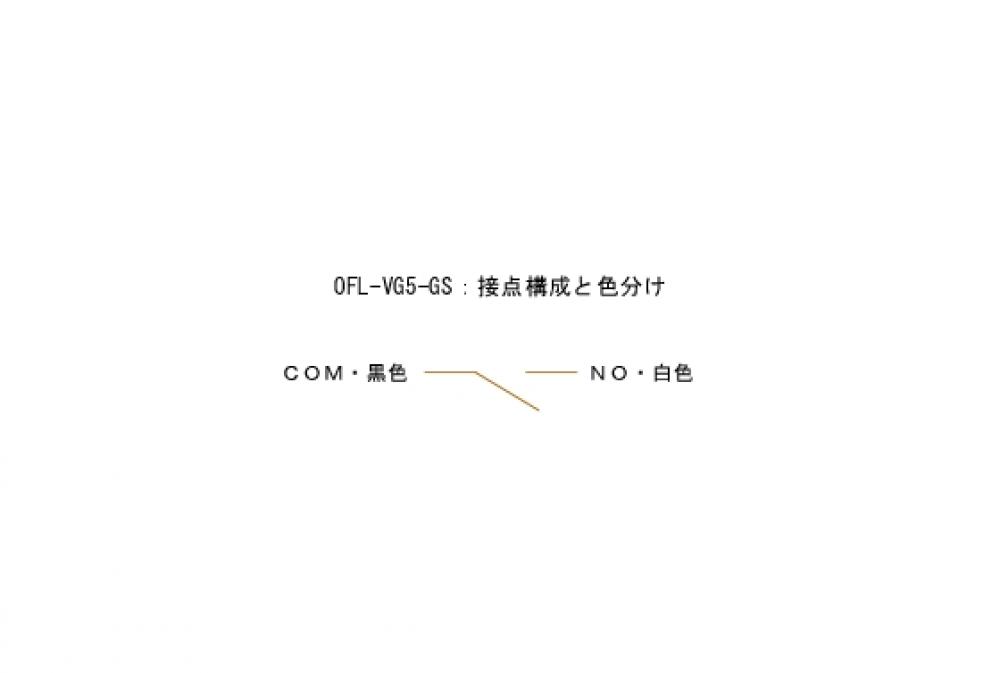

回路図
