OFL-2YVG5-S3医療機器用フットスイッチ


OFL-2YVG5-S3医療機器用フットスイッチ

動作特性 モーメンタリー
定格 0.1A-30V DC
内蔵スイッチ シール構造スイッチ V形
接点構成 各段とも1c
附属コード オプション
動作力 1段目:12N
2段目:18N
保護構造 IP67(内蔵スイッチ)
材質 アルミダイカスト製
カラー グレー、ダークグレー、ブラック
その他対応可
対応保護カバー OFL-C
原産国 日本
  • アルミ製
  • モーメンタリー
  • 防塵
  • 防水
  • 微小
  • 2接点
  • 2段式
  • カスタム
  • コード別途

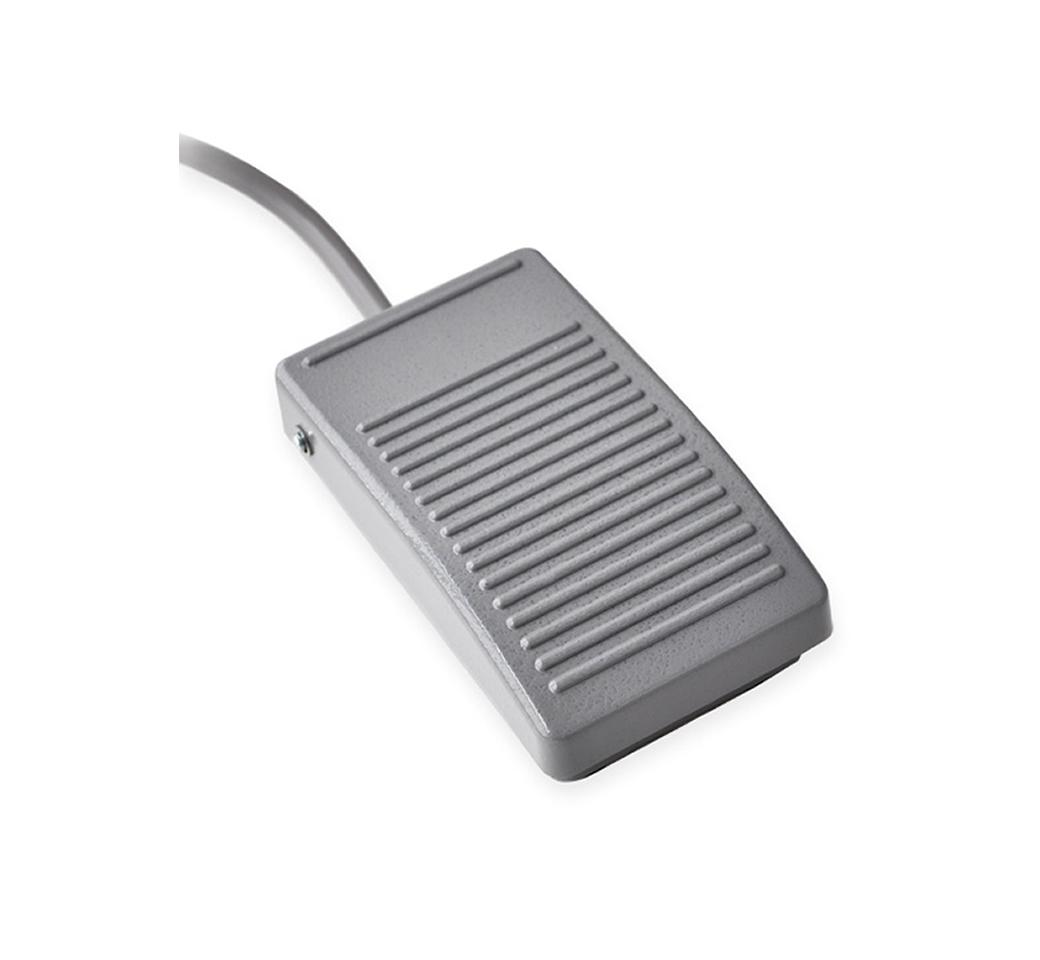

※画像はイメージです。(カラー:グレーハンマートン)



国内生産のオジデン医療機器用フットスイッチ。
人間工学に基づき操作性、安全性はもちろん、専業としてのノウハウを生かし強度、耐久性、カスタム対応に優れております。
IEC60601-1に準拠し、この他にも医療機器にあわせたフットスイッチの仕様はもちろん、シールドケーブルなどの取付や、カラー等もカスタマイズ、各機器の医療規格にあわせた製品を開発させていただきます。



IEC60601-1準拠
RoHS指令対応
2段式フットスイッチ
各段1c接点
耐荷重:1350N/1分間(静荷重)




【採用装置】
X線装置、超音波診断装置、医療用レーザー装置、医療用ベットなど

図面

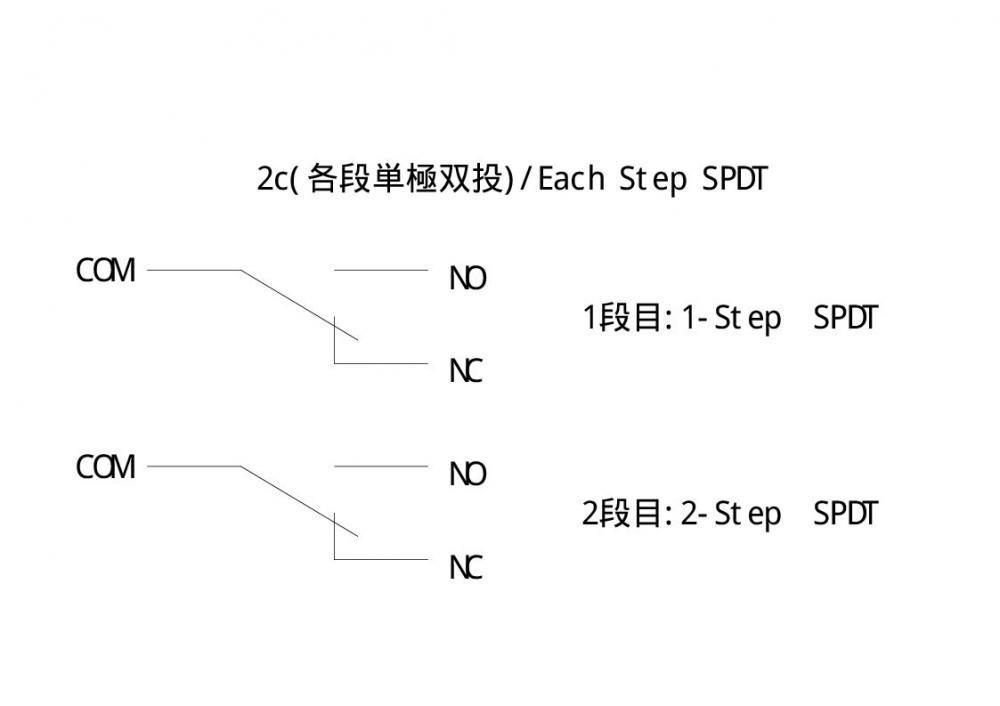

回路図


オプション

保護カバー

落下物からの保護、その他による誤作動を防ぐ保護カバー

保護カバー
  • OFL-C
    • 材質:アルミ製
    • 重量:610g
対応機種
S3形、M3形、M4形、S5形、P形
形式説明
形式語尾に「C」を追加してください。 ※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。

取付ベース

小形機器用フットスイッチの固定に便利な取付ベース

取付ベース
  • OFL-T2
    • 材質:スチール製
    • 重量:180g
対応機種
S3形、M3形、M4形
形式説明
形式語尾に「T2」を追加してください。 ※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。
