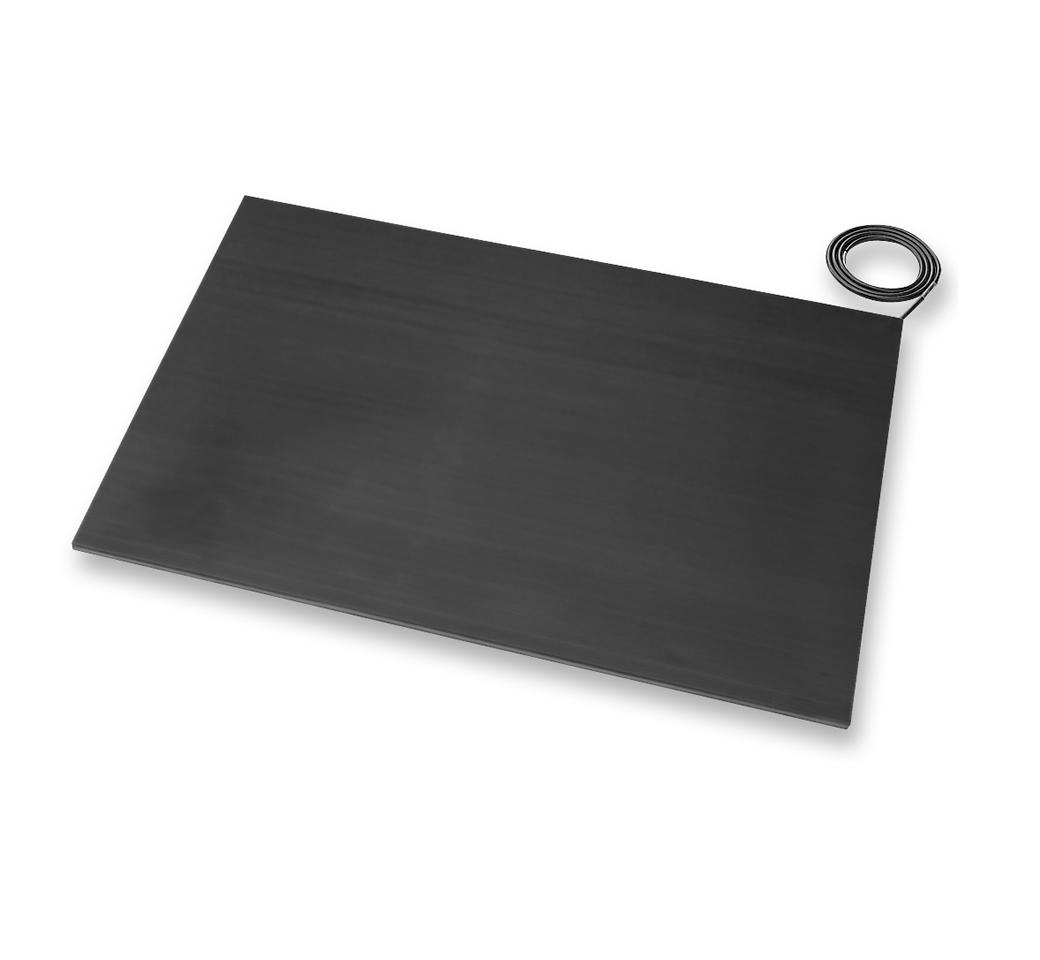

OM-1074標準マットスイッチ


OM-1074標準マットスイッチ

サイズ(mm) 700(タテ)×1000(ヨコ)×14(厚み)
材質 NBR(耐油性ゴム)
表面模様 筋ゴム
カラー ブラック
定格電圧・電流 AC/DC28V-1A
耐電圧 AC 500V(1分間)
接点寿命 100万回(リレー24V-0.3A負荷)以上
絶縁抵抗 100MΩ以上(DC500Vメガーにて)
接触抵抗 1.0Ω以下(動作力以上のとき)
使用温度範囲 -10℃~+60℃
耐荷重 1960N(φ100押圧板1分間)
保護構造 防滴形(IP54相当)
リード線 S-VCTF0.75m㎡×4芯1.5m
動作力 約50N(φ15押圧板)
重量 約8500g
接点構成 1a接点
不感知部 全周に約25mm

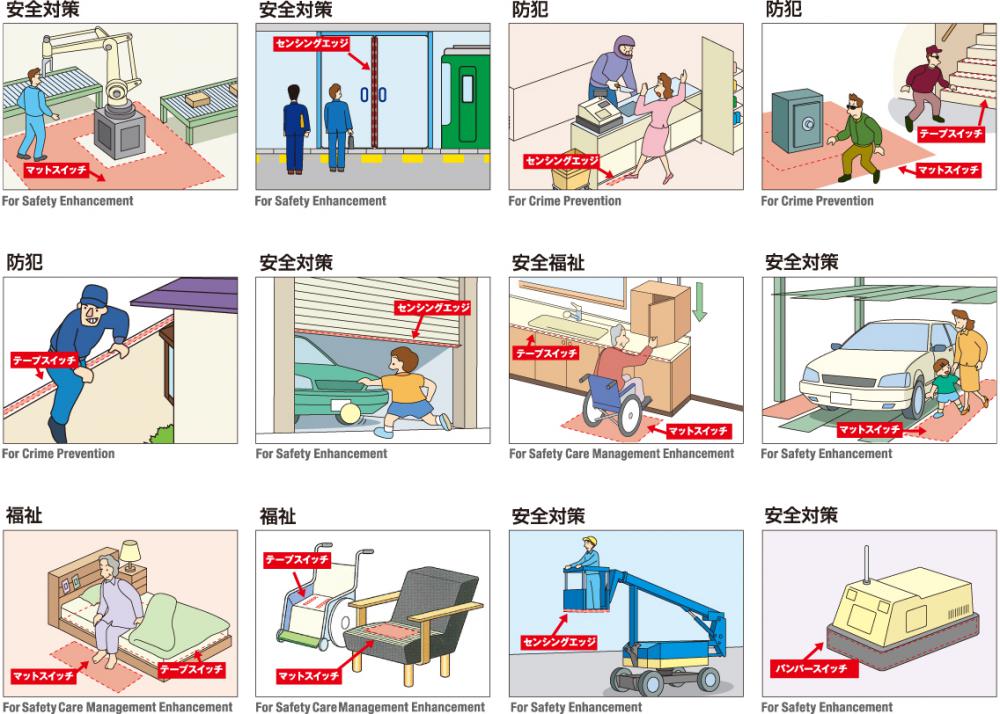

マットスイッチは、産業用ロボットなどの周辺や、立入禁止エリア造り、デットマンスイッチとしての作業現場での使用など安全対策として最適です。
経済的によく、簡易な取付工事とメンテナンス、また安全対策としては危険エリアなどを視覚でも確認できるメリットもあります。

その他、ピッキング現場での作業確認用などのポカミス対策、自動ドアの開閉用、防犯用などさまざま安全対策などに幅広く活用できます。





・標準在庫品
・耐油性ゴム
・模様は筋ゴム
・サイズは700×1000×14
・リード線は右上角出し1.5m

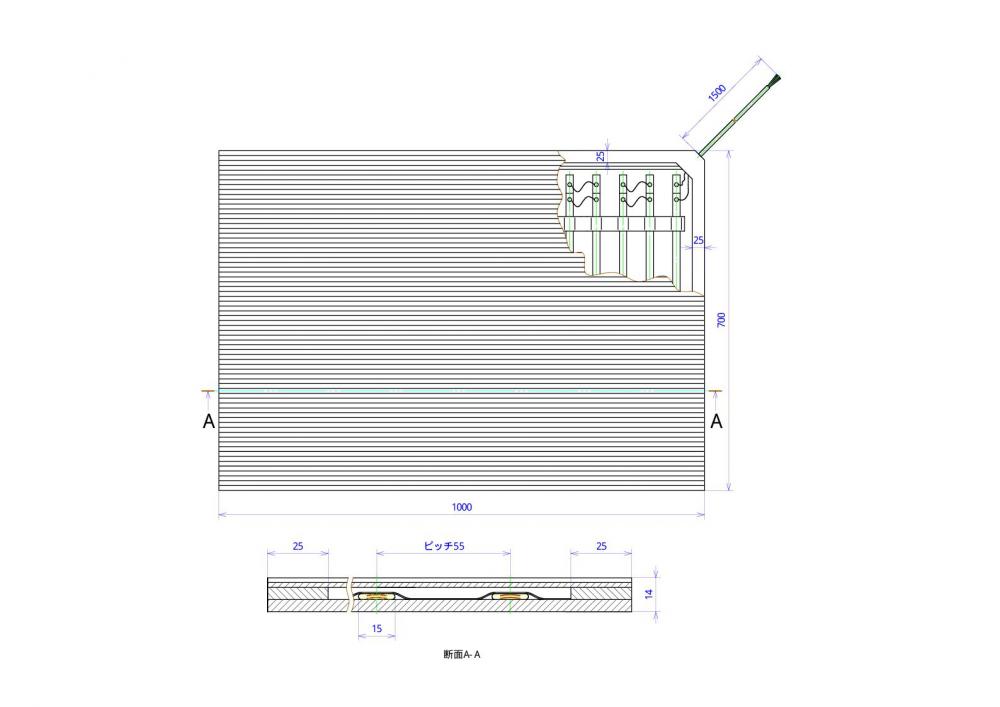

図面

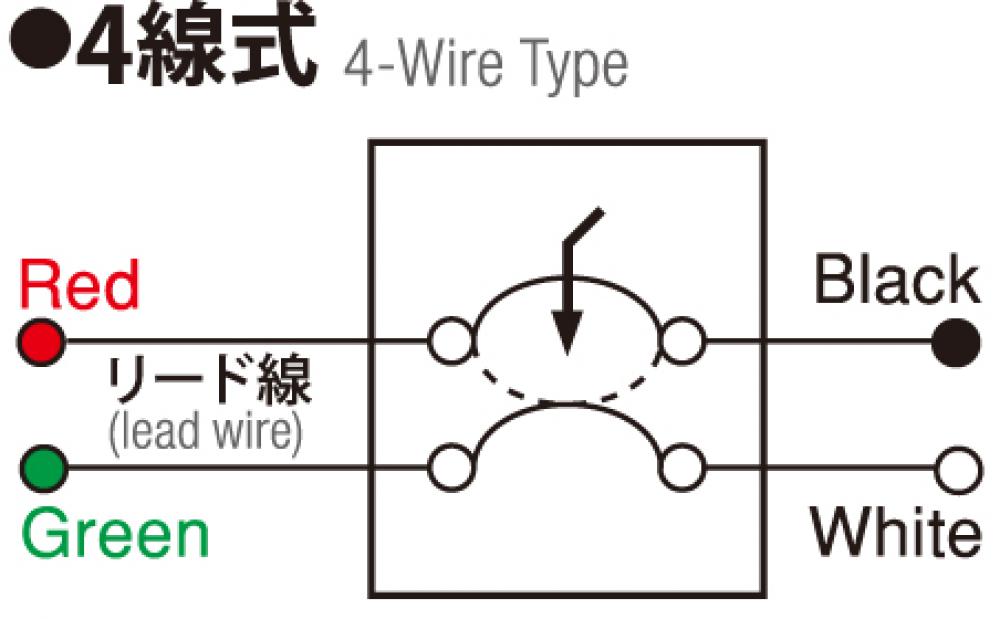

回路図


画像3


オプション

取付アルミチャンネル

OC-04形(適用形式:OT-41BP、TS3)

取付アルミチャンネル
  • ● 最大長:2メートル(※穴あけ加工はオプション)
  • ● チャンネルの長さは分割となる場合があります。

詳細はこちら

取付アルミチャンネル

OC-06形(適用形式:OT-02A、02B)

取付アルミチャンネル
  • ● 最大長:2メートル(※穴あけ加工はオプション)
  • ● チャンネルの長さは分割となる場合があります。

詳細はこちら

アルミ製目地枠

OMC-45(目地枠)

目地枠
  • マットスイッチの外周部をスロープ状に押さえ止めするので、つまづき防止にもなります。また、見栄えも良く、危険エリアがより認識しやすくなります。目地枠を床面にネジなどで固定する場合、穴あけ加工が必要です。
    ※穴あけ加工別途。

詳細はこちら

フェイルセーフコントローラー

SC-2形(AC専用)

フェイルセーフコントローラー
  • ● 4線式制御回路器(断線検知器)
  • ● FA用安全エリア作りをバックアップします。

詳細はこちら

フェイルセーフコントローラー

PRSU-4形

フェイルセーフコントローラー
  • ● 4線式制御回路器(断線検知器)
  • ● 規格認定品
  • ● CE認定品
  • ● 安全等級「3」回路可能
  • ● 高精度な安全用ダブルコイルを採用

詳細はこちら
