OFL-2VG-SM2CS4TUV認証取得製品 ・ CE適合品


OFL-2VG-SM2CS4TUV認証取得製品 ・ CE適合品

動作特性 モーメンタリー
定格 0.1A-125V AC
0.1A-30V DC
内蔵スイッチ MICROスイッチ V形
接点構成 2c
附属コード 別途 Special order
(適用シース外径:φ8~11)
動作力 31N
保護構造 IP54
材質 アルミダイカスト製
カラー グリーンハンマートン
重量 1250g
対応保護カバー SM2用Cカバー
SM2用Kカバー
SM2用KSカバー
特長 安全ロックレバー付
原産国 日本
  • アルミ製
  • モーメンタリー
  • 防塵
  • 微小
  • 2接点
  • コード別途
  • 安全ロックレバー
  • CE
  • TUV

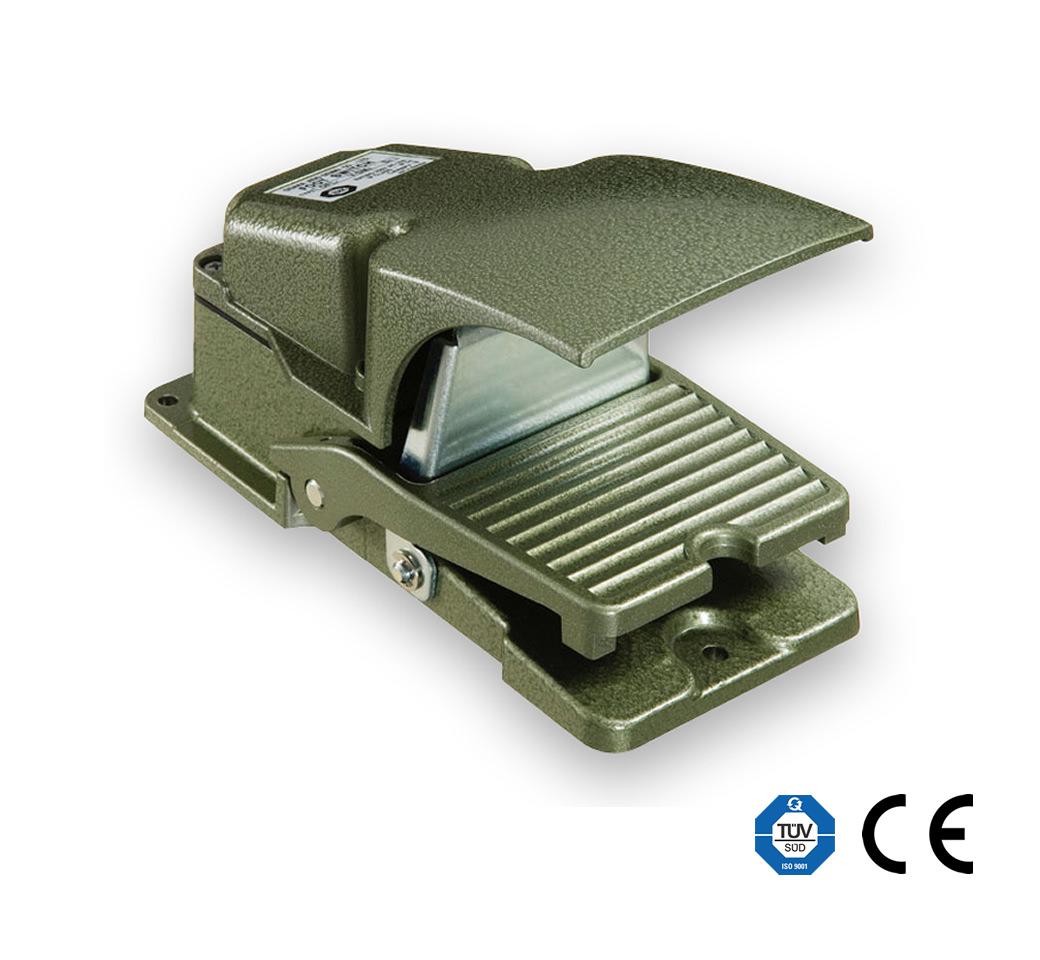

SM2形シリーズの安全ロックレバー付きEN規格適合品(TUV認証取得製品)、CE適合品です。
(意匠登録取得品)


ペダルに「ものを落とした・・・」、「うっかりペダルを踏んでしまった・・・」などによるトラブルの発生は大変危険です。

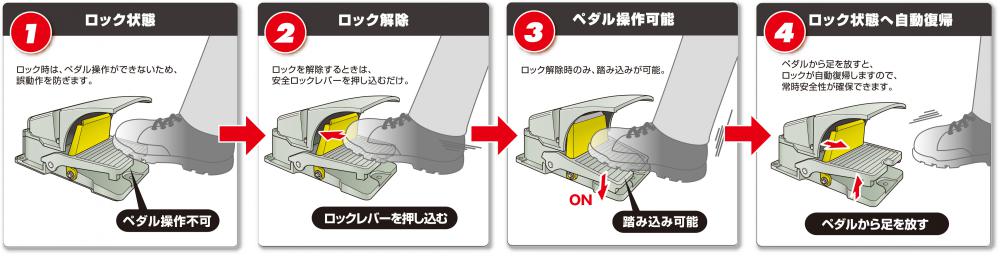

誤動作防止用のペダル安全ロックレバー「S4」をSM2形シリーズに取り付け、より安全対策を施したフットスイッチです。

産業用フットスイッチのSM2形シリーズは、信頼性と耐久性に優れており、工場内などでの安全靴での使用などさまざまな環境に適しております。
多種多様の仕様により悪環境(防塵、防水、耐油など)の所にも使用できます。
また、保護カバーの組替えも可能ですのでその場に合わせた安全対策もできます。



産業用アルミダイカスト製フットスイッチ。
微少負荷用2c接点/Cカバー付

V形、VG形:はんだ端子/Z形:ネジ端子



【保護カバー形式説明】
SM2:保護カバーなし
SM2C:Cカバー付(上部保護カバー)
SM2K:Kカバー付(全体シールドカバー)
SM2KS:KSカバー付(全体シールドカバー+安全蓋)




【主な用途】
工作機械、プレス機器、溶接機器、運輸車両、設備機器、電子機器、測定機器、木工機器、医療機器、産業機器、各種電気機器など全般

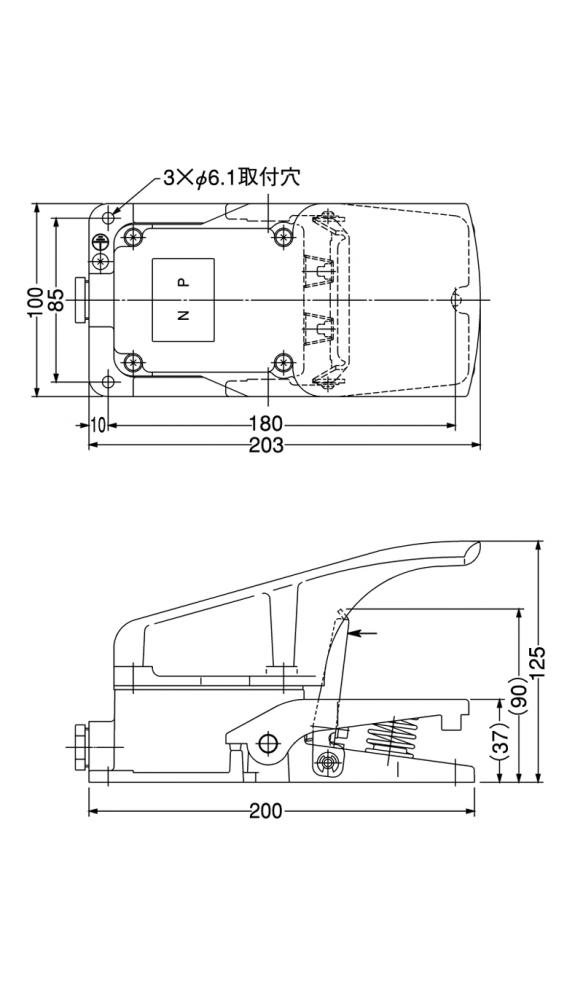

図面

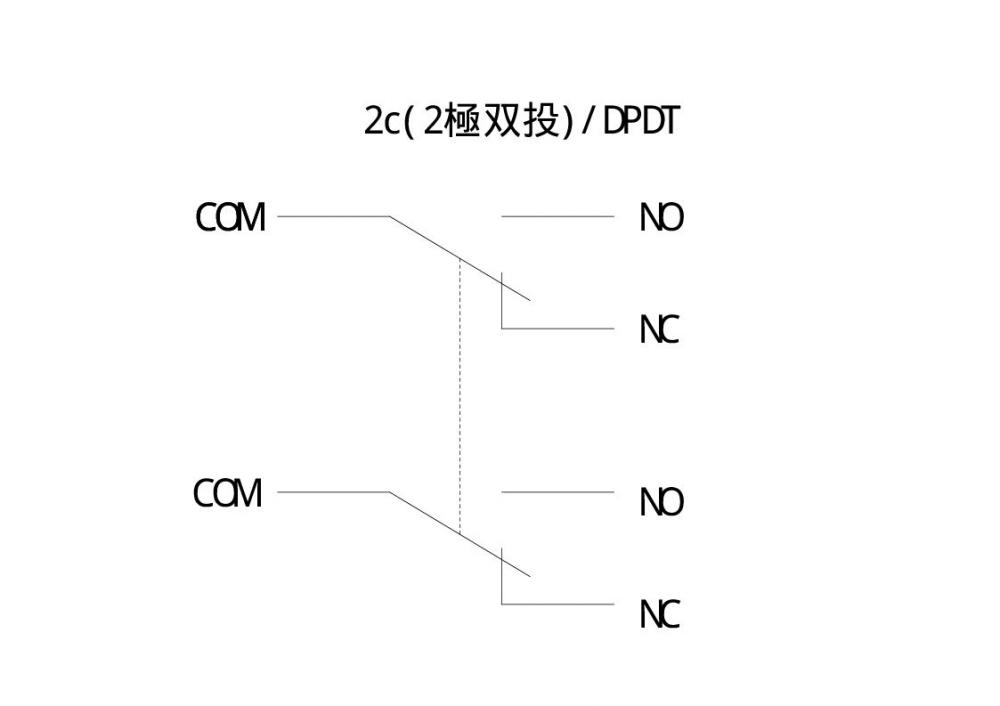

回路図
