OFL-S-H3Color:B(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、W(ホワイト)


OFL-S-H3Color:B(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、W(ホワイト)

動作特性 モーメンタリー
定格 3A-250V AC
内蔵スイッチ MICROスイッチ S形
接点構成 1a
附属コード VCTF0.75X2芯1.5M
動作力 7.5N
保護構造 IP30
材質 ABS樹脂
カラー ブラック or レッド or グリーン or イエロー or ホワイト
重量 150g
原産国 日本
  • ABS樹脂類
  • モーメンタリー
  • 360度操作

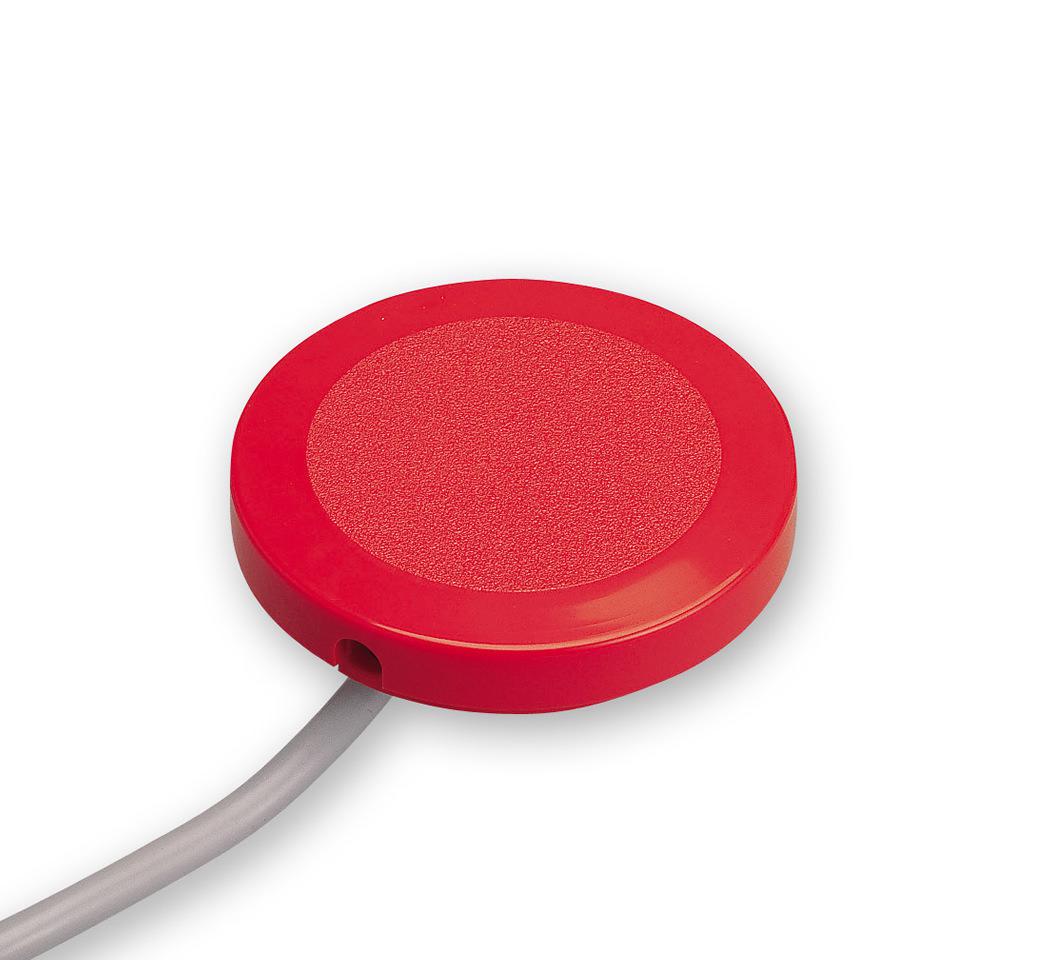

薄型多機能スイッチH形シリーズ。
360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。
医療・教育機器・介護関連機器はもちろん、クイズ番組を含むバラエティー番組などにも多数使用されております。
また、丈夫で押しやすいことから、アミューズメント関連機器の押しボタンスイッチとしても最適です。

1a接点薄型多機能スイッチ。
コード下出し取付けのため、壁、床などにコードをかくして設置できます。
それによりコードに引っ掛かり躓く事などを防ぎます。


※カラーはB(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、W(ホワイト)の5色からご選定ください。

※カラーのご指示は形式語尾にアルファベットを記載してください。
(例)OFL-S-H3 B


【主な用途】
医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、民生機器、各種オートメーション機器、アミューズメント機器など全般





【注意】
※取付穴は2ヶ所です。(裏面孔径φ3.3×深さ10袋式)
M4タッピングネジB1をご使用のうえ、ネジシロ8~10以内にて締付トルク88.2Nで行ってください。

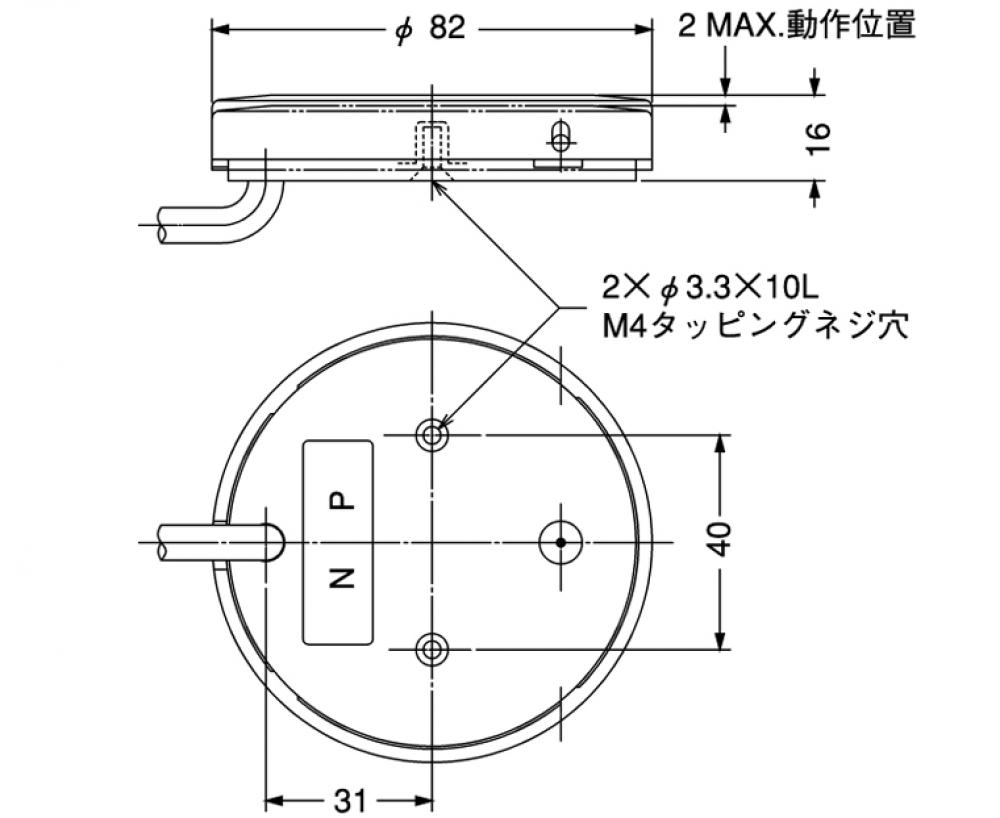

図面

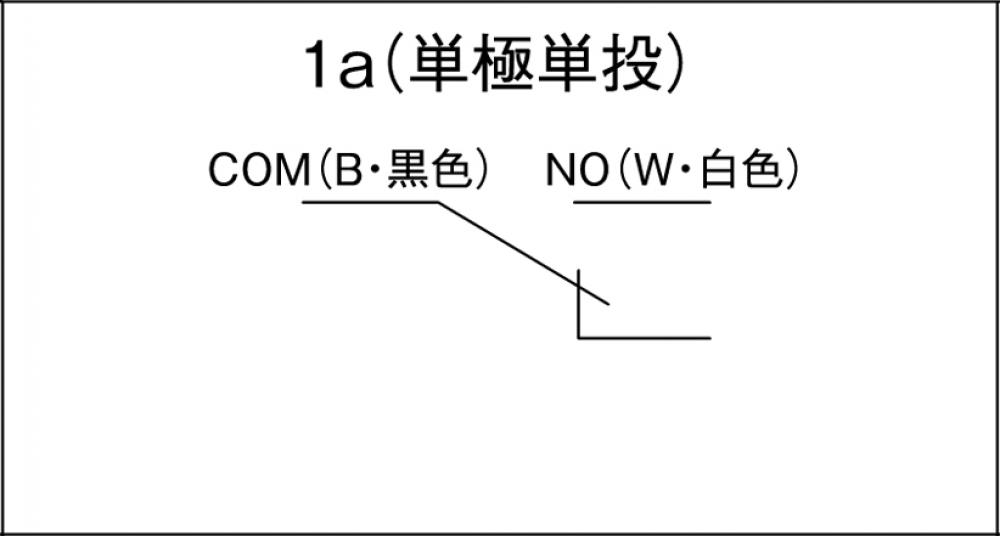

回路図
