OFL-VG5-SPOMColor:B(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、BL(ブルー)


OFL-VG5-SPOMColor:B(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、BL(ブルー)

動作特性 モーメンタリー
定格 0.1A-30V DC
内蔵スイッチ シール構造スイッチ V形
接点構成 1c
附属コード VCTF0.75X3芯X1.5M
動作力 22N
保護構造 IP67(内蔵スイッチ)
材質 カバー:エチレン酢酸ビニールポリマー
ボディー:ポリカーボネート樹脂
カラー ブラック or レッド or グリーン or イエロー or ブルー
重量 340g
使用周囲温度 -5℃ ~ +45℃
底ベース ステンレス(マグネットベース付)
原産国 日本
  • ポリカ
  • モーメンタリー
  • 防塵
  • 防水
  • 微小
  • 360度操作
多機能スイッチSP形シリーズ。
360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。

IP67スイッチ内蔵の防水形多機能スイッチ。

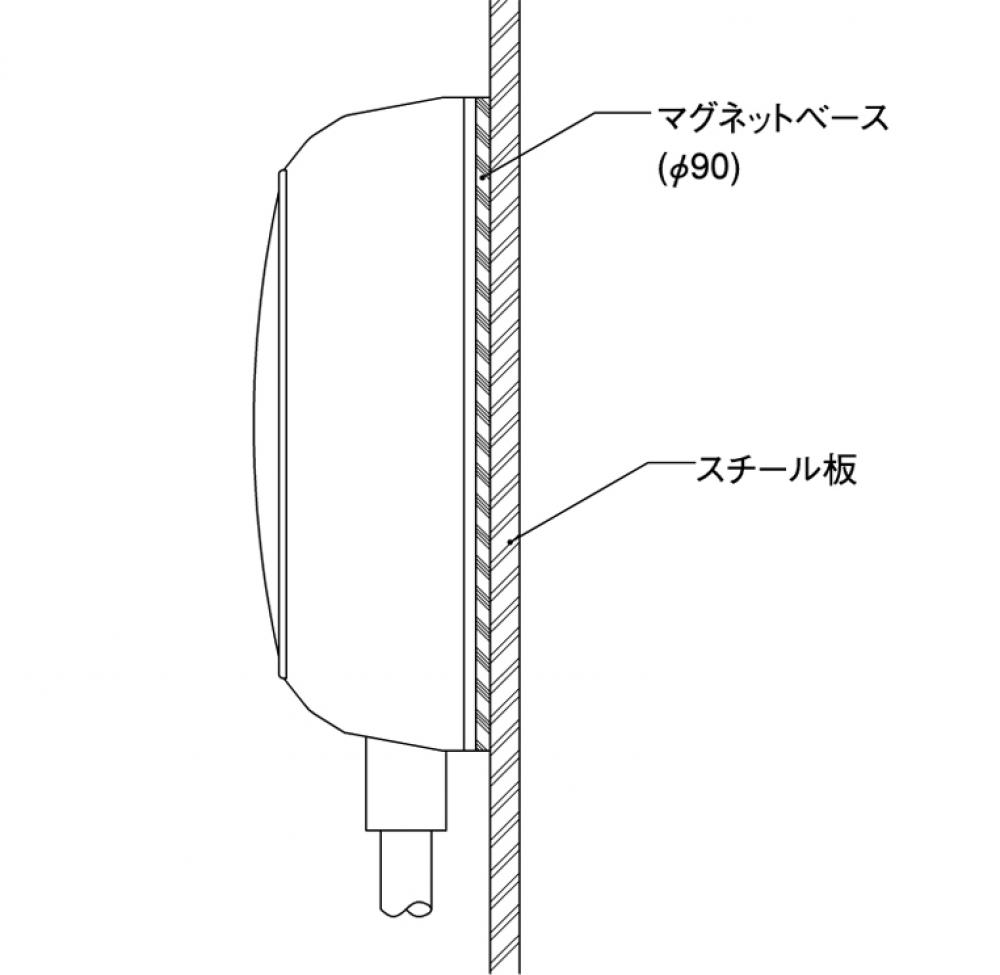

スチール板なら簡単にセット出来るマグネットベース付ですので取付工事不要。
また用途に合わせてスイッチの移動が可能。
微少負荷用1c接点。


※カラーはB(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、BL(ブルー)の5色からご選定ください。

※カラーのご指示は形式語尾にアルファベットを記載してください。
(例)OFL-VG5-SPOM B


【主な用途】
医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、民生機器、各種オートメーション機器、アミューズメント機器など全般





【注意】
※強力マグネットベースにて周囲機器にご注意ください。
※500N以上の動作力を20秒間以上、また連続踏みの場合、スイッチの復帰(OFF)が遅延を生ずることがございますので、ご使用になられるさい、必要以上の動作力は避けてください。
※長時間、直射日光や高温の場所に保管、設置しておりますとベローズカバーペダルが変形する場合がございますので、そのような場所でのご使用などは避けて頂き十分にご注意ください。

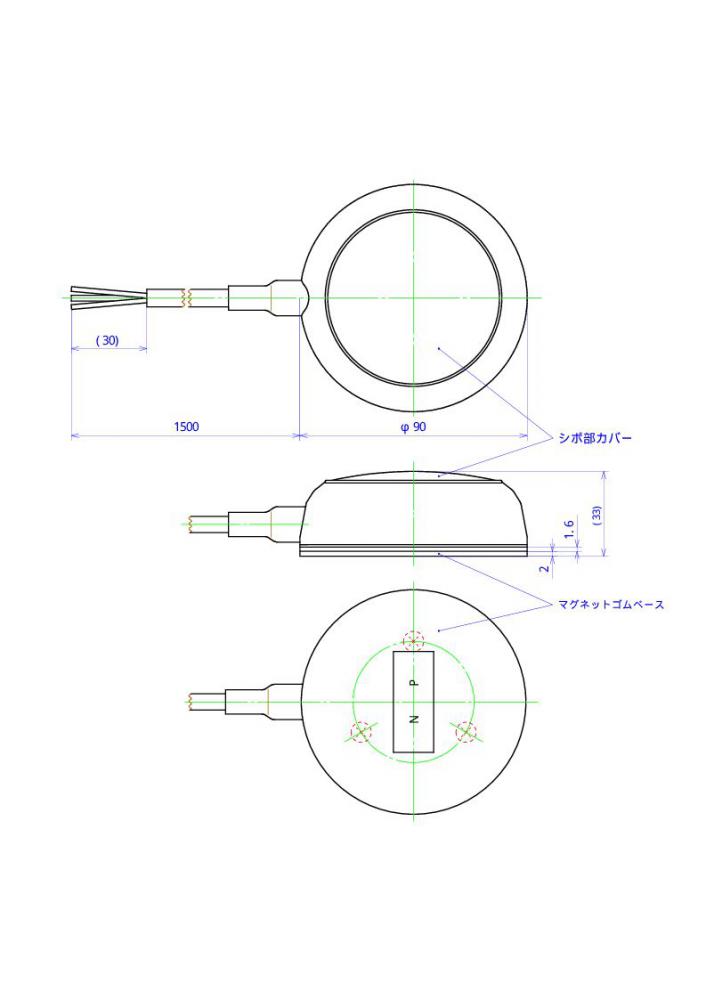

図面

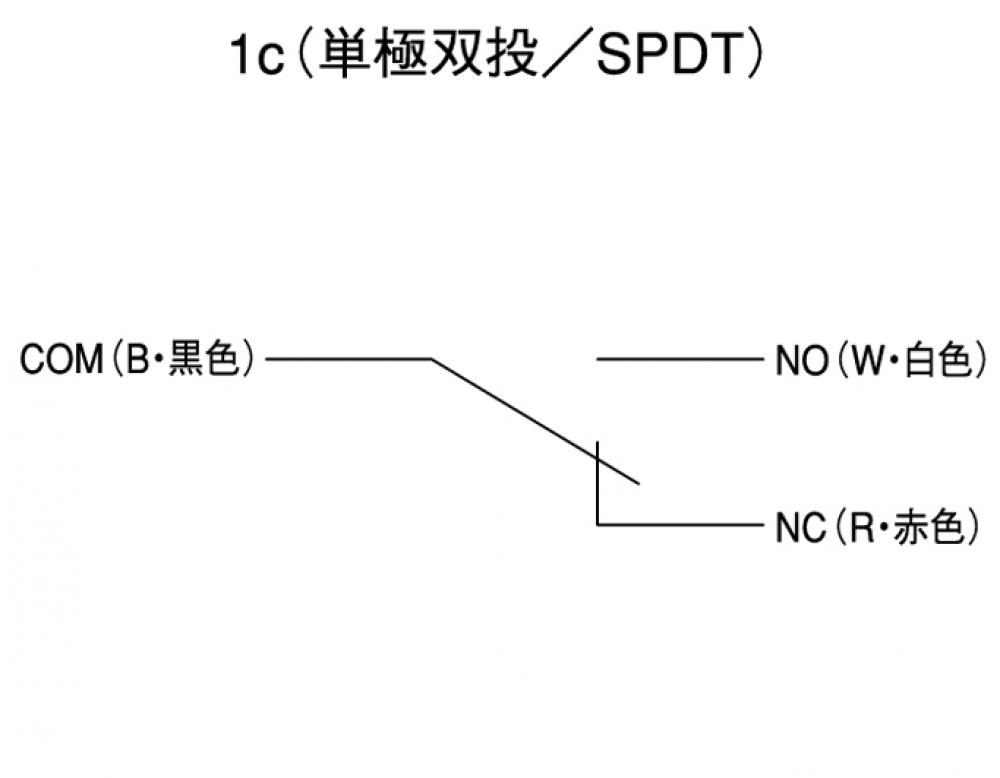

回路図

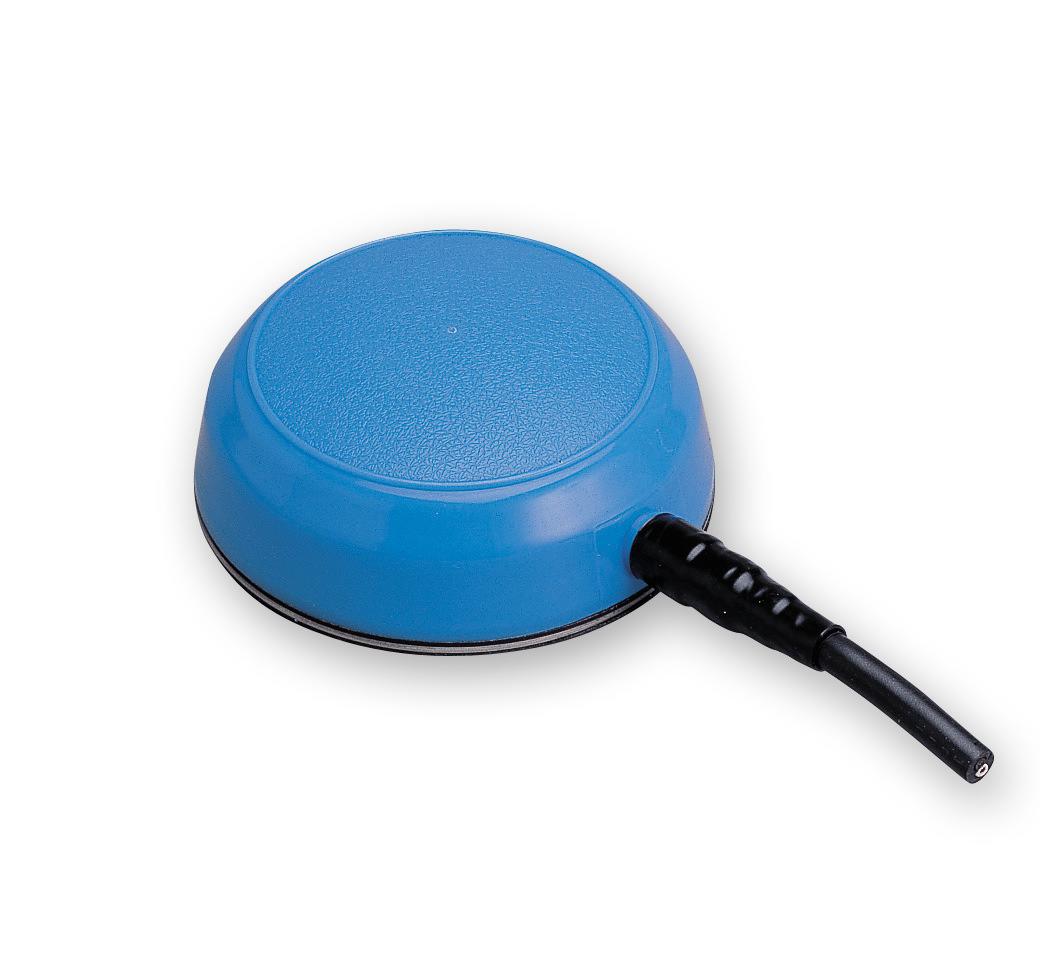

画像1
