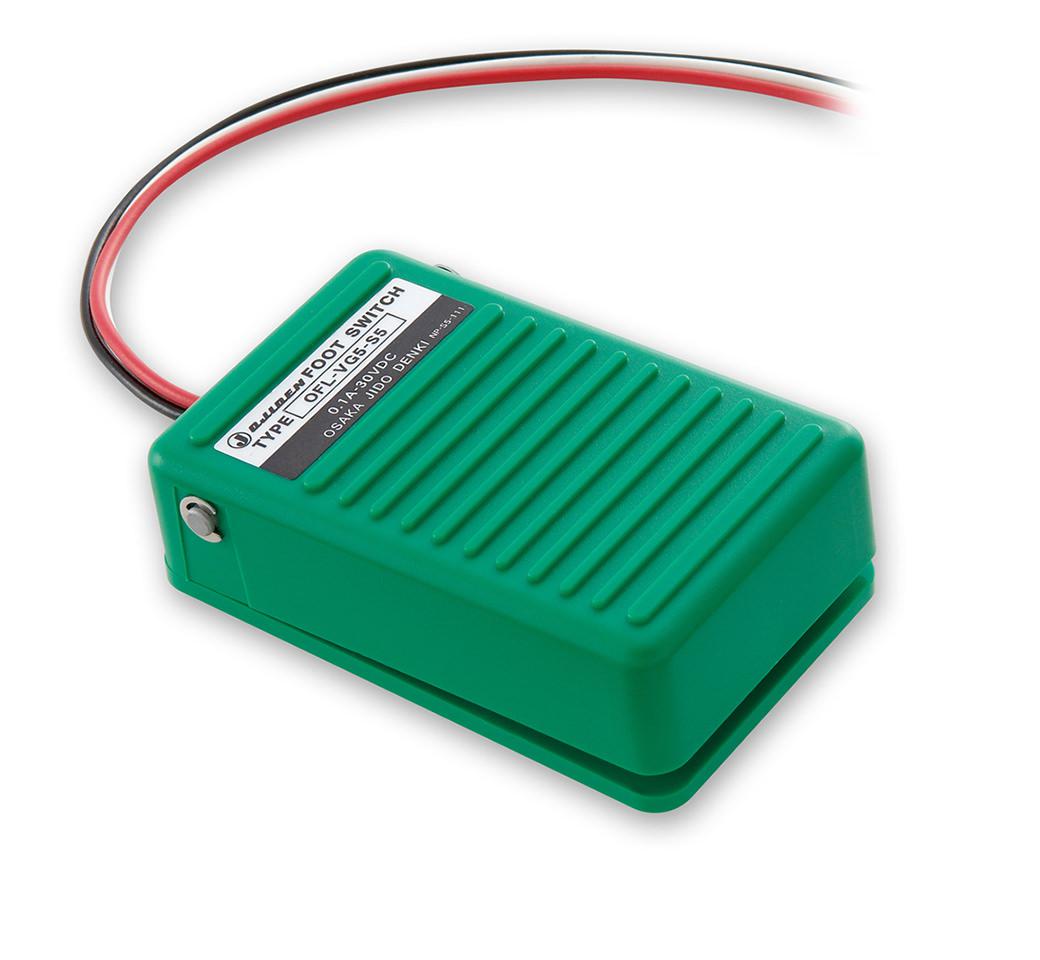

OFL-2VG5-S5Color：B（ブラック）、R（レッド）、G（グリーン）
OFL-2VG5-S5Color：B（ブラック）、R（レッド）、G（グリーン）
| 動作特性 | モーメンタリー |
|---|---|
| 定格 | 0.1A-30V DC |
| 内蔵スイッチ | シール構造スイッチ V形 |
| 接点構成 | 2c |
| 附属コード | VSF0.75X6芯25CM |
| 動作力 | 10N |
| 保護構造 | IP67（内蔵スイッチ） |
| 材質 | ABS樹脂 |
| カラー | ブラック or レッド or グリーン |
| 重量 | 90g |
| 対応保護カバー | OFL-CS OFL-C |
| 原産国 | 日本 |
- ABS樹脂類
- モーメンタリー
- 防塵
- 防水
- 微小
- 2接点
S5形シリーズは多様化の電子化ニーズに応え安全性、信頼性、経済性を重視したミニ形フットスイッチです。
IP67スイッチ内蔵。
2c接点防水性ABS樹脂製ミニ形フットスイッチ。
※オプションにてVCTF等のコード取付対応も可能です。
ご発注のさい、コード長などご指示ください。
【主な用途】
医療機器、産業機器、運輸車両、設備機器、電子機器、縫製機器、測定機器、木工機器、民生機器、各種電気機器など全般
IP67スイッチ内蔵。
2c接点防水性ABS樹脂製ミニ形フットスイッチ。
※オプションにてVCTF等のコード取付対応も可能です。
ご発注のさい、コード長などご指示ください。
【主な用途】
医療機器、産業機器、運輸車両、設備機器、電子機器、縫製機器、測定機器、木工機器、民生機器、各種電気機器など全般

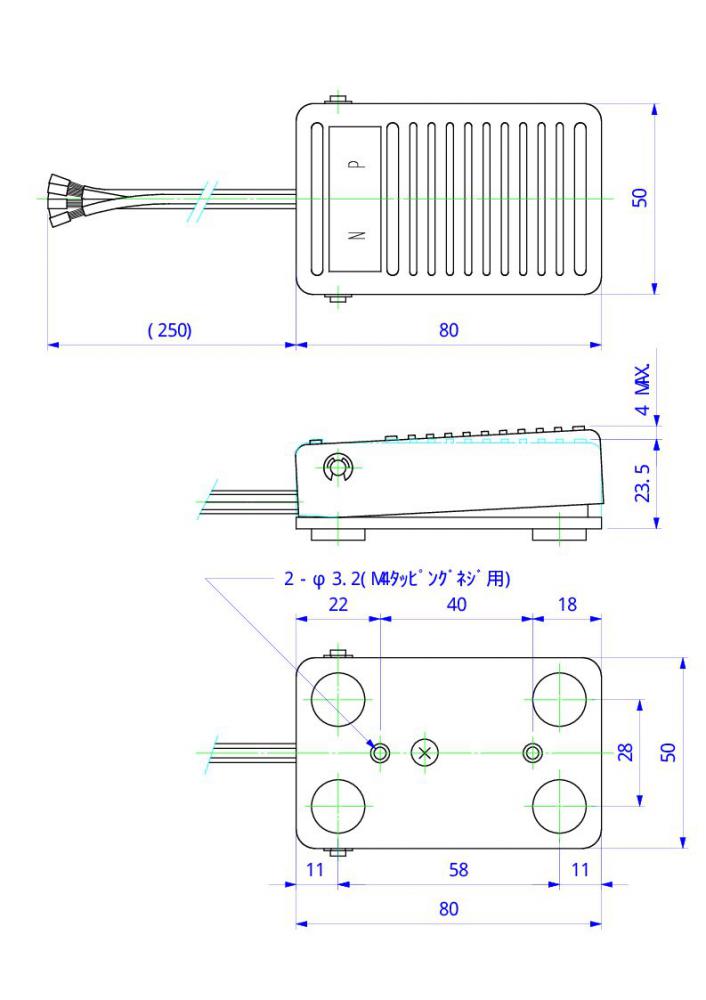

図面

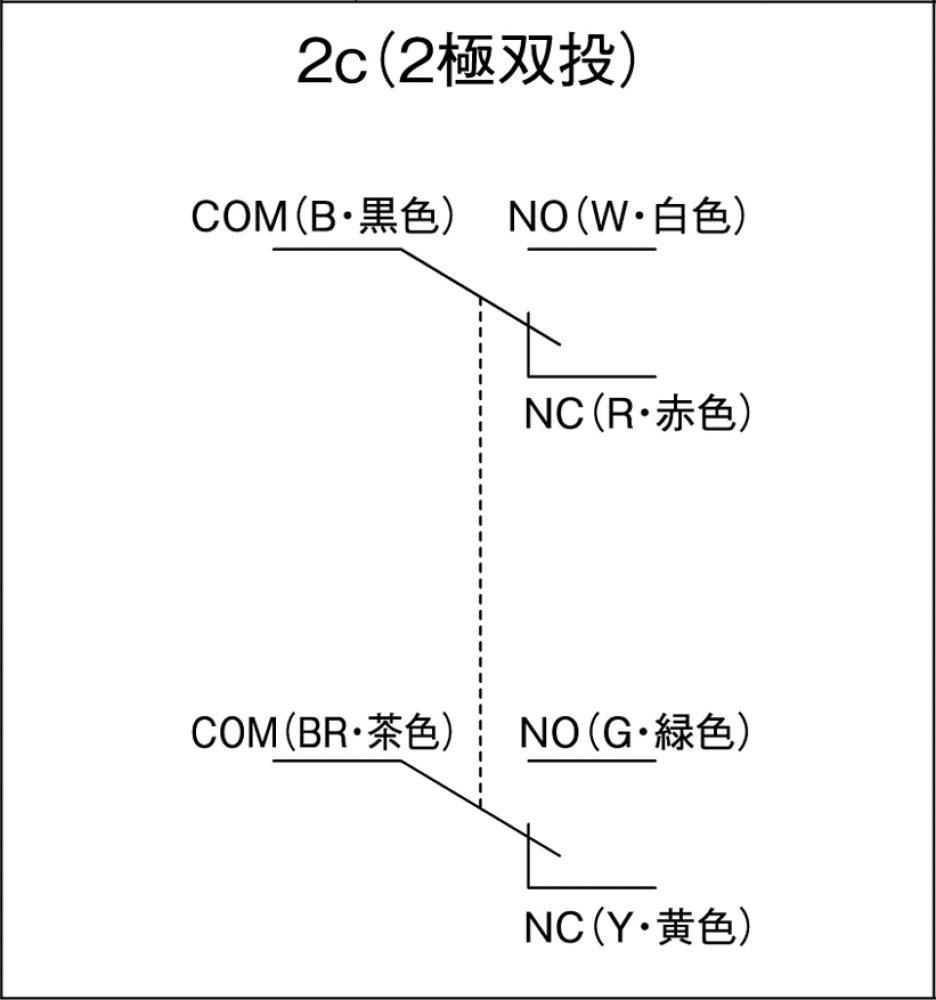

回路図
オプション
保護カバー
落下物からの保護、その他による誤作動を防ぐ保護カバー
-
OFL-CS
- 材質：オールステンレス製
- 重量：1,310g
- 対応機種
- OFL基本形、M4形、S5形、S6形、M6形、S7形、H形、P形
- 形式説明
-
形式語尾に「CS」を追加してください。
※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。
保護カバー
落下物からの保護、その他による誤作動を防ぐ保護カバー
-
OFL-C
- 材質：アルミ製
- 重量：610g
- 対応機種
- S3形、M3形、M4形、S5形、P形
- 形式説明
-
形式語尾に「C」を追加してください。
※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。
