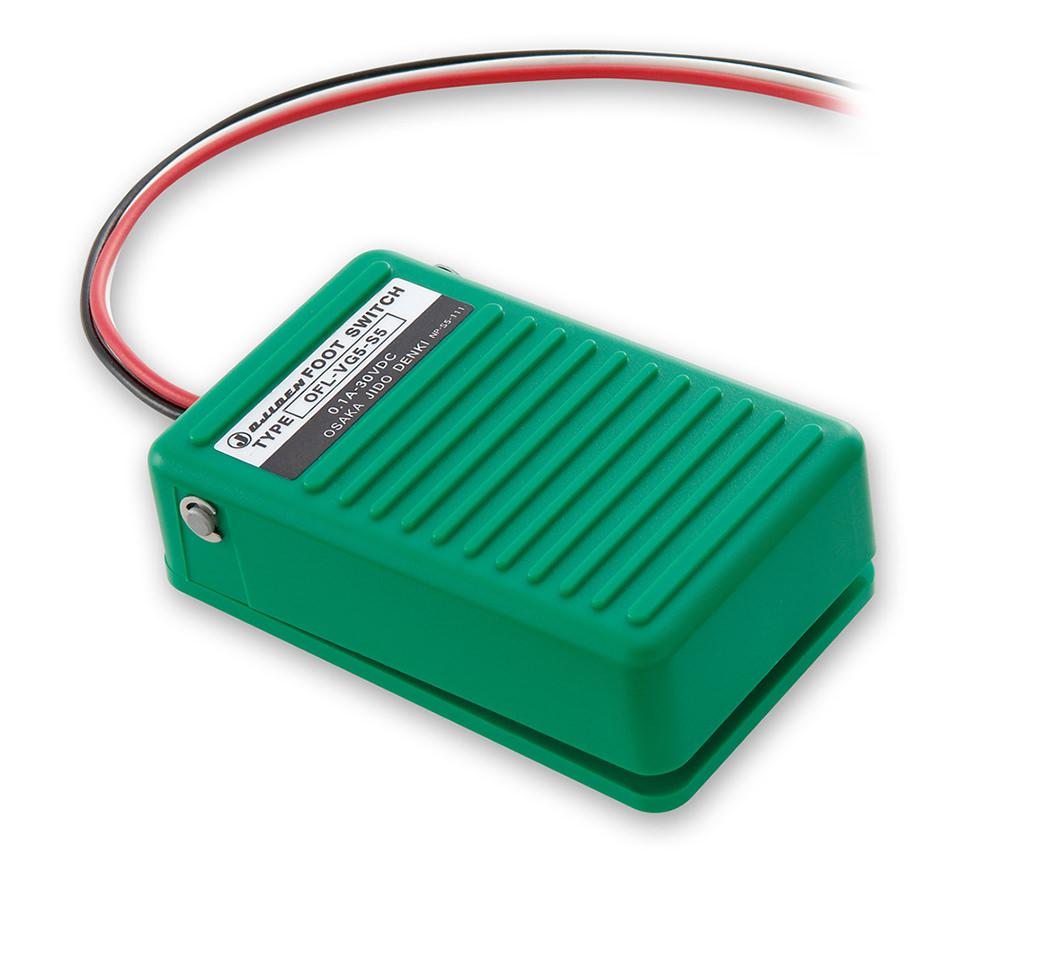

OFL-VG5-S5Color:B(ブラック)、R(レッド)、G(グリーン)

OFL-VG5-S5Color:B(ブラック)、R(レッド)、G(グリーン)
| 動作特性 | モーメンタリー |
|---|---|
| 定格 | 0.1A-30V DC |
| 内蔵スイッチ | シール構造スイッチ V形 |
| 接点構成 | 1c |
| 附属コード | VSF0.75X3芯25CM |
| 動作力 | 10N |
| 保護構造 | IP67(内蔵スイッチ) |
| 材質 | ABS樹脂 |
| カラー | ブラック or レッド or グリーン |
| 重量 | 80g |
| 対応保護カバー | OFL-CS OFL-C  |

| 原産国 | 日本 |
- ABS樹脂類
 - モーメンタリー
 - 防塵
 - 防水
 - 微小

S5形シリーズは多様化の電子化ニーズに応え安全性、信頼性、経済性を重視したミニ形フットスイッチです。
IP67スイッチ内蔵の防水形ABS樹脂製ミニ形フットスイッチ。
※オプションにてVCTF等のコード取付対応も可能です。
ご発注のさい、コード長などご指示ください。
【主な用途】
医療機器、産業機器、運輸車両、設備機器、電子機器、縫製機器、測定機器、木工機器、民生機器、各種電気機器など全般
				IP67スイッチ内蔵の防水形ABS樹脂製ミニ形フットスイッチ。
※オプションにてVCTF等のコード取付対応も可能です。
ご発注のさい、コード長などご指示ください。
【主な用途】
医療機器、産業機器、運輸車両、設備機器、電子機器、縫製機器、測定機器、木工機器、民生機器、各種電気機器など全般

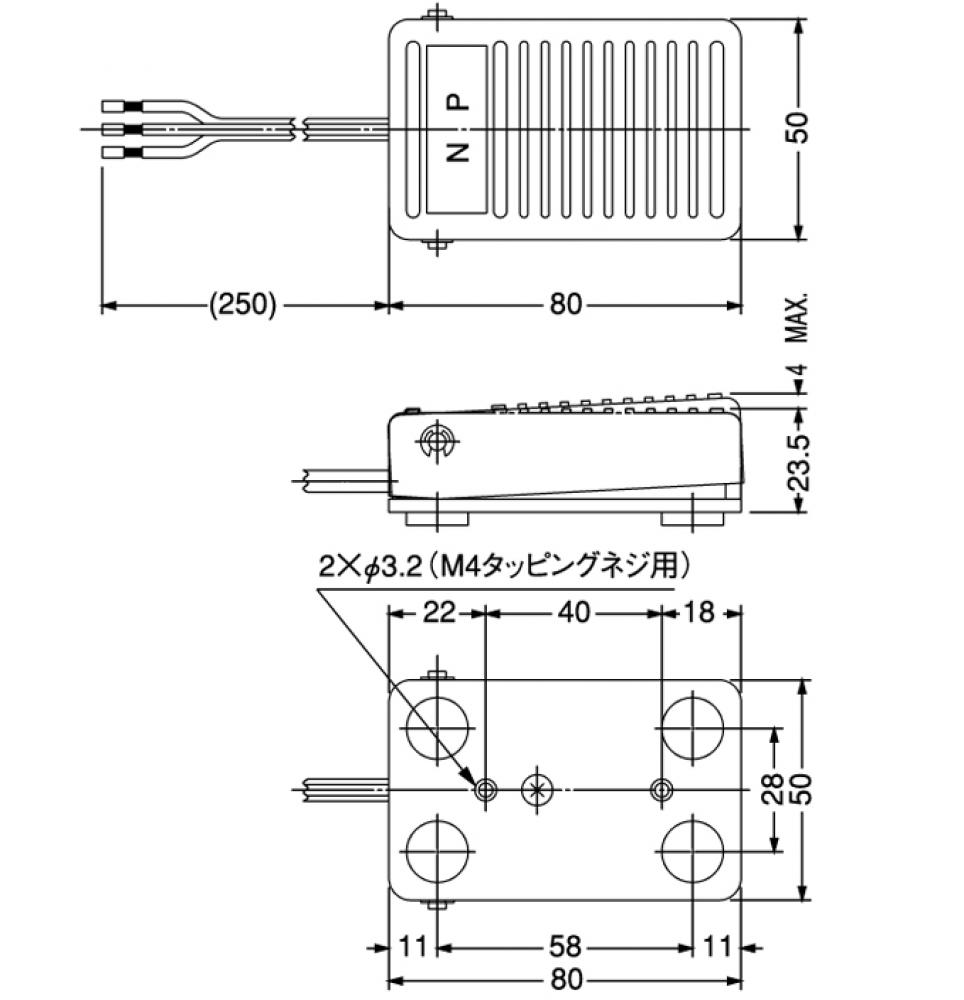

図面

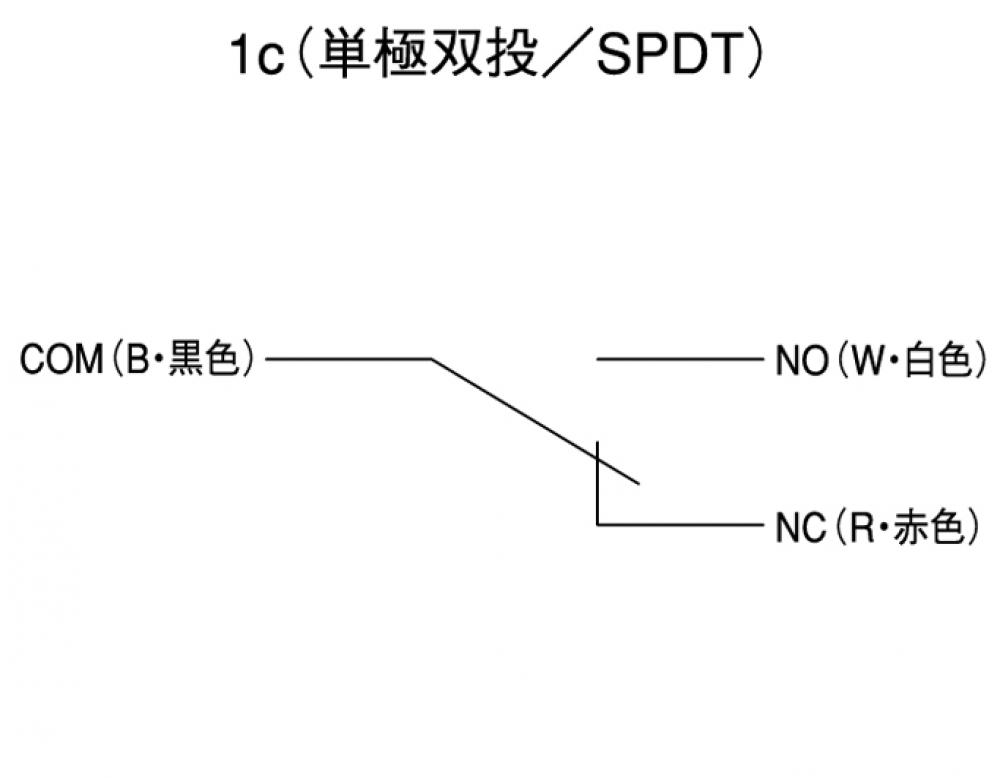

回路図

オプション
保護カバー
落下物からの保護、その他による誤作動を防ぐ保護カバー
								-
										OFL-CS

- 材質:オールステンレス製
 - 重量:1,310g


- 対応機種
 - OFL基本形、M4形、S5形、S6形、M6形、S7形、H形、P形
 - 形式説明
 -
										形式語尾に「CS」を追加してください。

										※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。

保護カバー
落下物からの保護、その他による誤作動を防ぐ保護カバー
								-
										OFL-C

- 材質:アルミ製
 - 重量:610g


- 対応機種
 - S3形、M3形、M4形、S5形、P形
 - 形式説明
 -
										形式語尾に「C」を追加してください。

										※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。
