OFL-2VG-S5Color：B（ブラック）、R（レッド）、G（グリーン）
OFL-2VG-S5Color：B（ブラック）、R（レッド）、G（グリーン）
| 動作特性 | モーメンタリー |
|---|---|
| 定格 | 0.1A-30V DC |
| 内蔵スイッチ | MICROスイッチ V形 （金クラッド接点） |
| 接点構成 | 2a |
| 附属コード | VCTF0.5X4芯X1.5M |
| 動作力 | 12N |
| 保護構造 | IP30 |
| 材質 | ABS樹脂 |
| カラー | ブラック or レッド or グリーン |
| 重量 | 180g |
| 対応保護カバー | OFL-CS OFL-C |
| 原産国 | 日本 |
- ABS樹脂類
- モーメンタリー
- 微小
- 2接点
S5形シリーズは多様化の電子化ニーズに応え安全性、信頼性、経済性を重視したミニ形フットスイッチです。
微少負荷用2a接点ミニ形ABS樹脂製フットスイッチ。
V形金クラッド接点MICROスイッチ内蔵。
<最小負荷>
2mA-12V DC
1mA-24V DC
【主な用途】
医療機器、産業機器、運輸車両、設備機器、電子機器、縫製機器、測定機器、木工機器、民生機器、各種電気機器など全般
微少負荷用2a接点ミニ形ABS樹脂製フットスイッチ。
V形金クラッド接点MICROスイッチ内蔵。
<最小負荷>
2mA-12V DC
1mA-24V DC
【主な用途】
医療機器、産業機器、運輸車両、設備機器、電子機器、縫製機器、測定機器、木工機器、民生機器、各種電気機器など全般

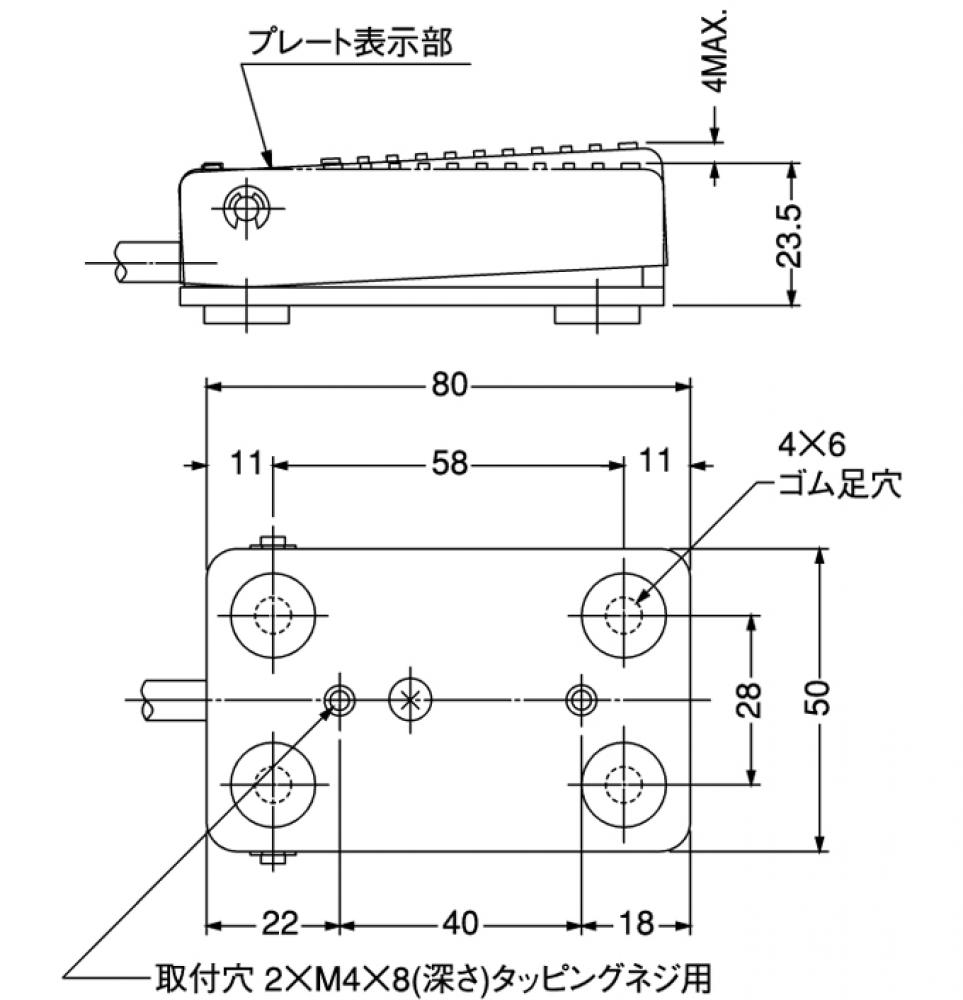

図面

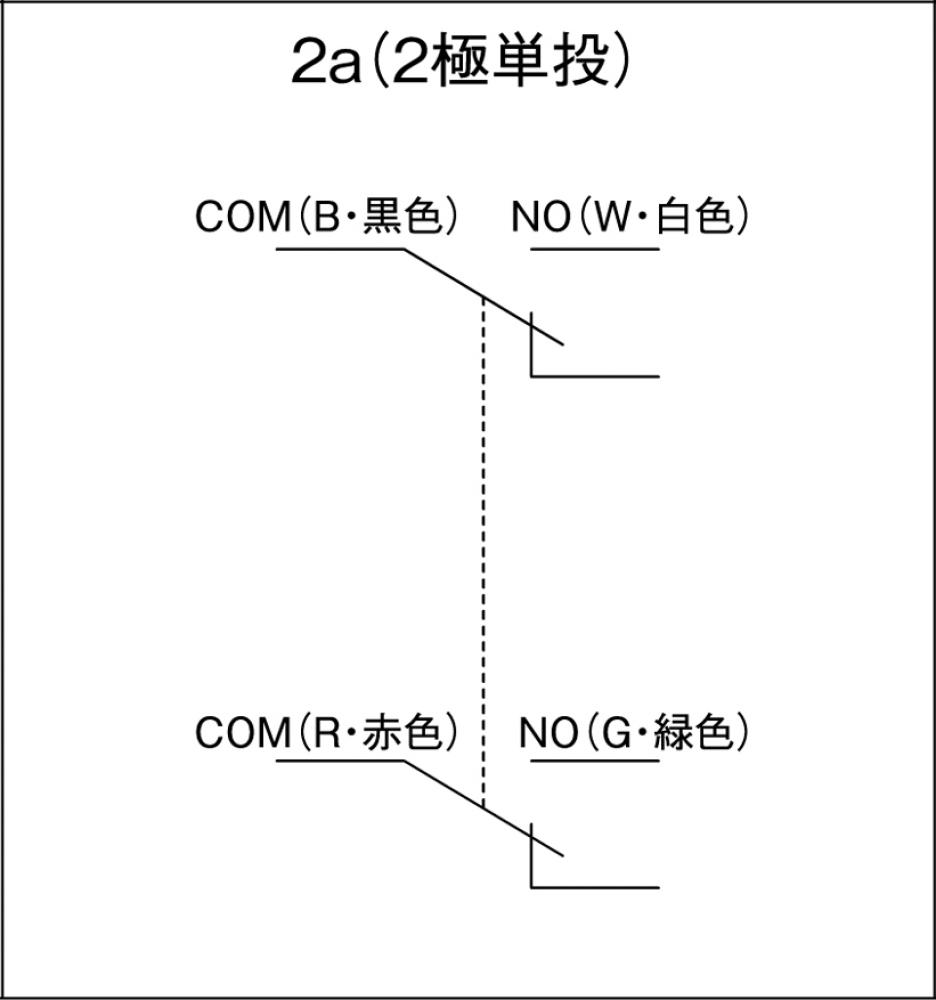

回路図
オプション
保護カバー
落下物からの保護、その他による誤作動を防ぐ保護カバー
-
OFL-CS
- 材質：オールステンレス製
- 重量：1,310g
- 対応機種
- OFL基本形、M4形、S5形、S6形、M6形、S7形、H形、P形
- 形式説明
-
形式語尾に「CS」を追加してください。
※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。
保護カバー
落下物からの保護、その他による誤作動を防ぐ保護カバー
-
OFL-C
- 材質：アルミ製
- 重量：610g
- 対応機種
- S3形、M3形、M4形、S5形、P形
- 形式説明
-
形式語尾に「C」を追加してください。
※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。
