OFL-BS-S3


OFL-BS-S3

動作特性 オルタネイト
定格 3A-250V AC
内蔵スイッチ MICROスイッチ Z形
接点構成 1c
附属コード VCTF0.75X3芯X1M
動作力 14N
保護構造 IP30
材質 アルミダイカスト製
カラー グリーンハンマートン
重量 300g
対応保護カバー OFL-C
原産国 日本
  • アルミ製
  • オルタネイト
S3形シリーズはアルミダイカスト製小形フットスイッチで、その高信頼性から多種多様に使用でき医療機器はもちろん工作機械などと幅広くご使用頂けます。

1度踏んだらもう1度踏むまで自己保持するオルタネイトタイプ。
1c接点小形アルミダイカスト製フットスイッチ。
前ヒンジ形で長時間の作業に最適。



【主な用途】
医療機器、産業機器、工作機械、運輸車両、縫製機器、設備機器、電子機器、測定機器、木工機器、民生機器、各種電気機器など全般

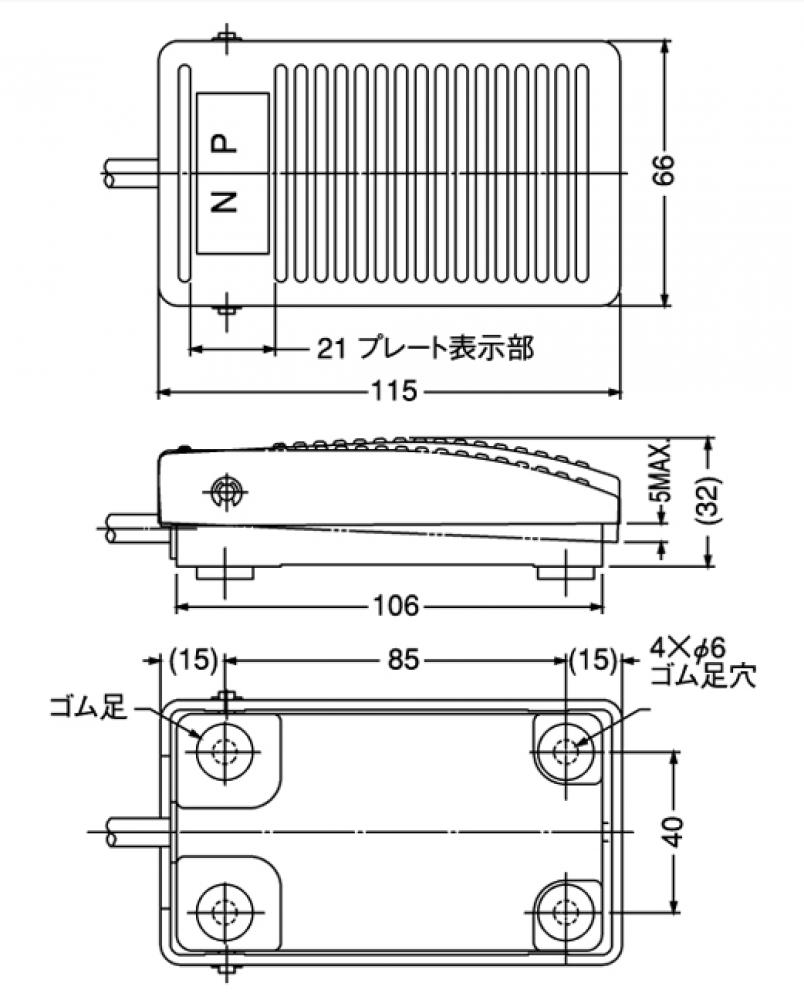

図面

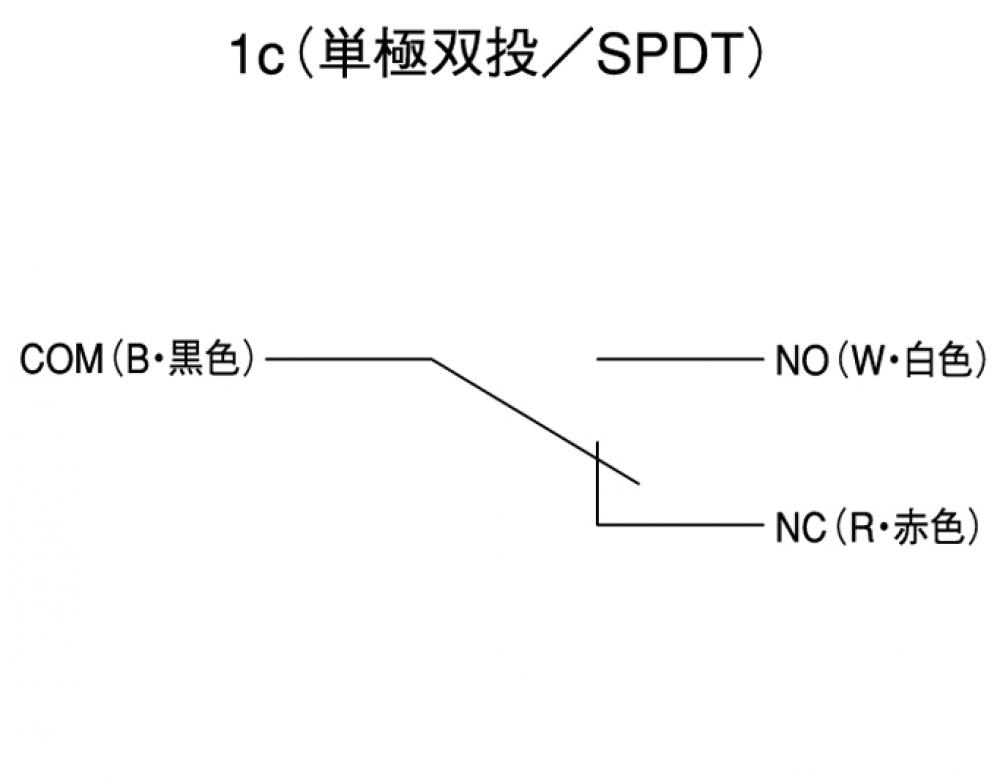

回路図


オプション

保護カバー

落下物からの保護、その他による誤作動を防ぐ保護カバー

保護カバー
  • OFL-C
    • 材質:アルミ製
    • 重量:610g
対応機種
S3形、M3形、M4形、S5形、P形
形式説明
形式語尾に「C」を追加してください。 ※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。

取付ベース

小形機器用フットスイッチの固定に便利な取付ベース

取付ベース
  • OFL-T2
    • 材質:スチール製
    • 重量:180g
対応機種
S3形、M3形、M4形
形式説明
形式語尾に「T2」を追加してください。 ※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。
