OFL-TV-FS2


OFL-TV-FS2

動作特性 モーメンタリー
定格 3A-250V AC
内蔵スイッチ MICROスイッチ V形
接点構成 1c 各側とも
附属コード VCTF0.75X6芯X1.5M
動作力 10N
保護構造 IP30
材質 ABS樹脂
カラー ブラック
重量 290g
対応保護カバー OFL-TC
原産国 日本
  • ABS樹脂類
  • モーメンタリー
  • シーソー式
ABS樹脂製、ローコストで経済的、小形機器用シーソー式フットスイッチFS2形シリーズ。

シーソー式フットスイッチはペダル中央部にヒンジシャフトがあり、正転/逆転、上昇/下降などの電磁開閉器の操作、2回路の操作に最適です。


各1c接点





【主な用途】
信号機器、エレベーター関連、設備機器、電子機器、医療機器、産業機器、各種電気機器など全般

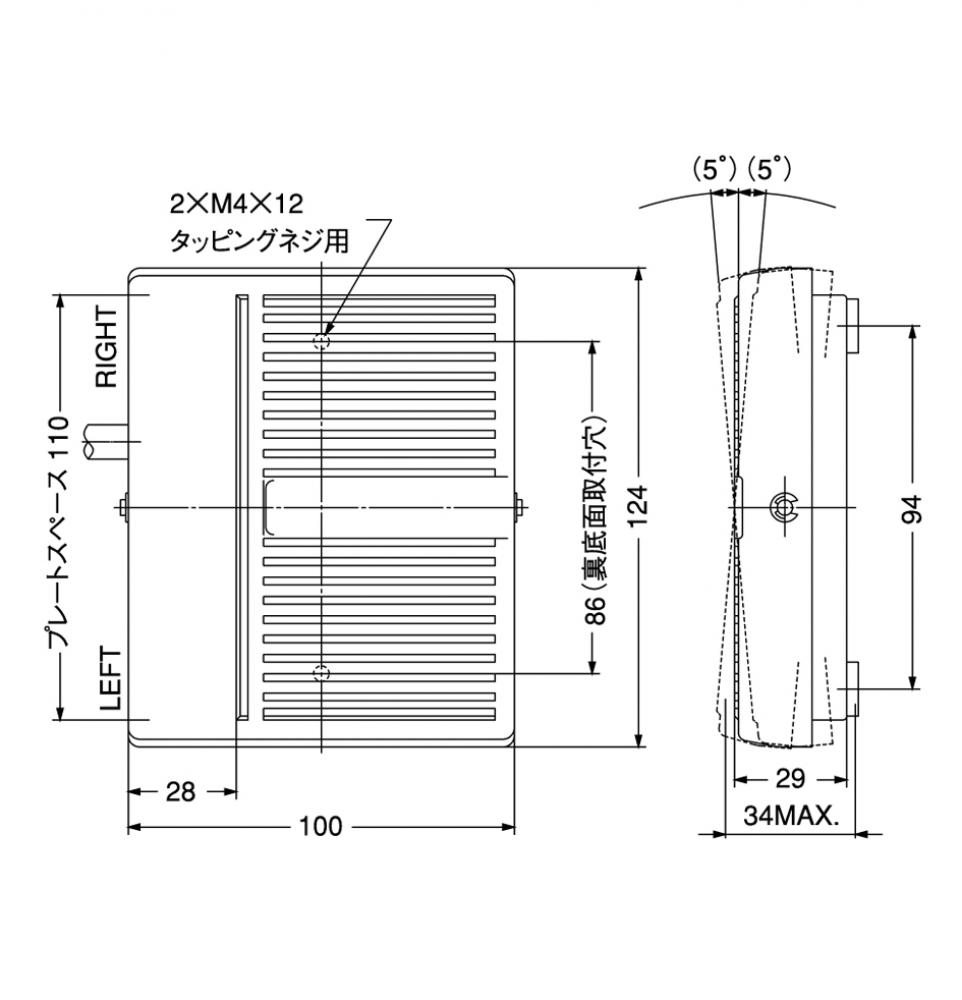

図面

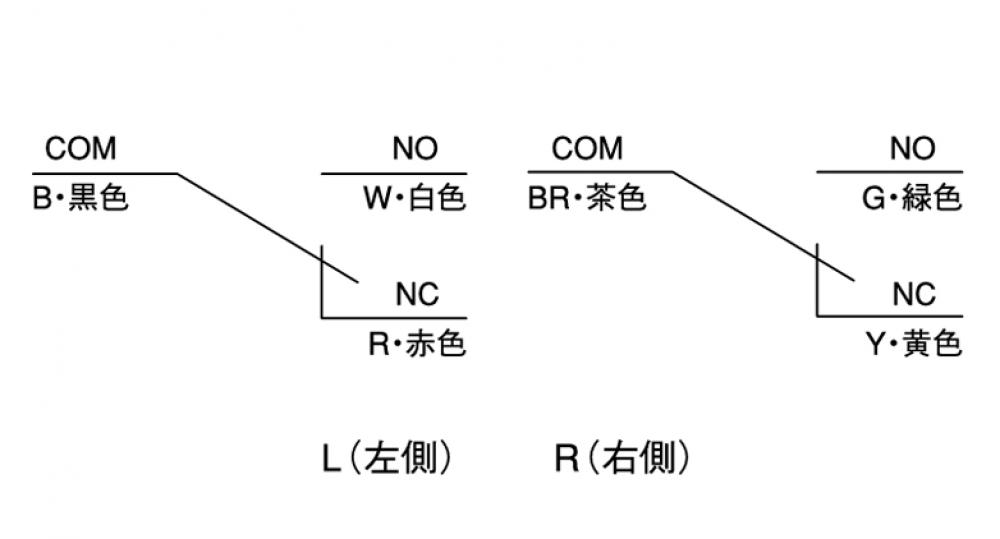

回路図


オプション

2連式用保護カバー

落下物からの保護、その他による誤作動を防ぐ保護カバーです

2連式用保護カバー
  • OFL-TC
    • 材質:スチール製
    • 重量:1,500g
対応機種
TV-S3形、TVG-S3形、TVG5-S3形、TV-M3形、TV-M4形、TV-FS2形
形式説明
形式語尾に「C」を追加してください。 ※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。
