OFL-2R-S7


OFL-2R-S7

動作特性 モーメンタリー
定格 0.3A-110V DC
内蔵スイッチ ベスタクト封入形接点
接点構成 2a
附属コード VCTF0.75X4芯X3M
動作力 13N
保護構造 IP28 相当
材質 ABS樹脂
カラー ブラック
重量 380g
対応保護カバー OFL-CS
接触抵抗 500mΩ以下(DC6V-1A)
絶縁抵抗 100mΩ以上(DC500Vメガー)
耐電圧 耐アース間:1500VAC(1分間)
接点間:500VAC(1分間)
使用温度範囲 -10℃ ~ +60℃
耐振動性 49m/S2(5G)以上(10~55HZ)
耐衝撃性 980m/S2(100G)以上
ペダル耐荷重 1350N(1分間)
電気的寿命 AC:50万回以上
DC:30万回以上
(定格使用電流にて)
適合規格 IEC60601-1準拠
原産国 日本
  • ABS樹脂類
  • モーメンタリー
  • 防塵
  • 防水
  • 微小
  • 2接点
・2a接点フットスイッチ
・ハーメティックシール接点により、耐水性、耐ガス性、耐環境性に優れています。
・IEC60529 IP28相当フットスイッチ。
・IEC60601-1準拠

【主な用途】
医療機器、食品機器、船舶機器、産業機器、運輸車両、設備機器、各種電気機器など全般





【注意】
※本製品は磁気で反応するベスタクト封入接点を内蔵しております。
取付ネジや保護カバー等は非磁性体をご使用ください。
※本製品の接点はガラス封入をしておりますので強く当てたり、落としたり等の衝撃は避けてください。
万一製品に衝撃を与えてしまった場合は必ず動作、導通等を検査し、異常がないことを確認後、ご使用ください。
※直流回路でご使用する場合は、附属コードをマーク表示(+-)とおり接続してください。

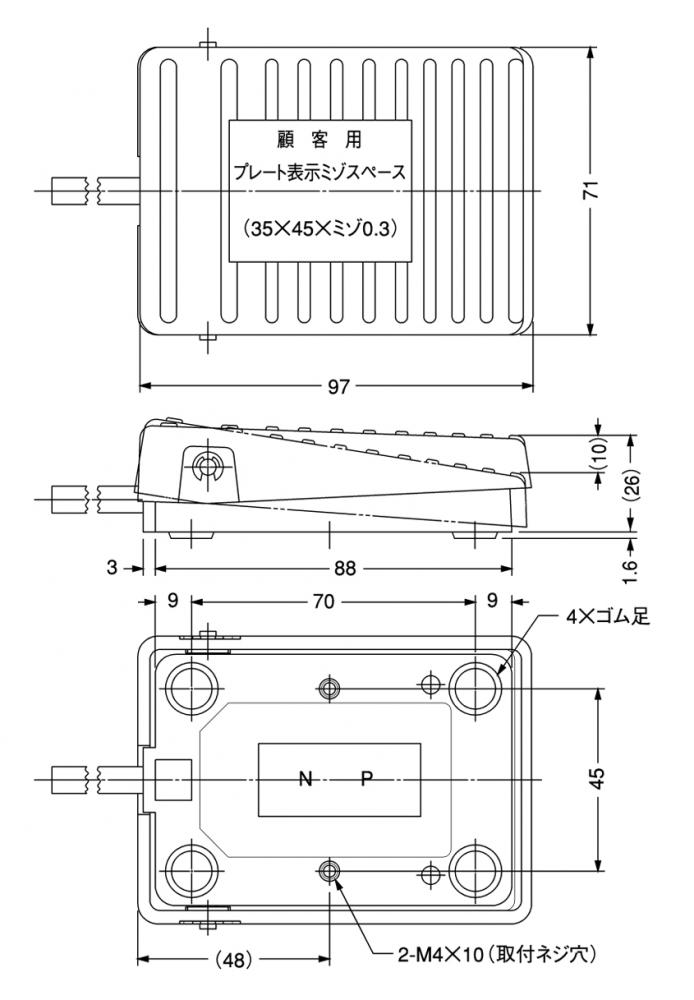

図面

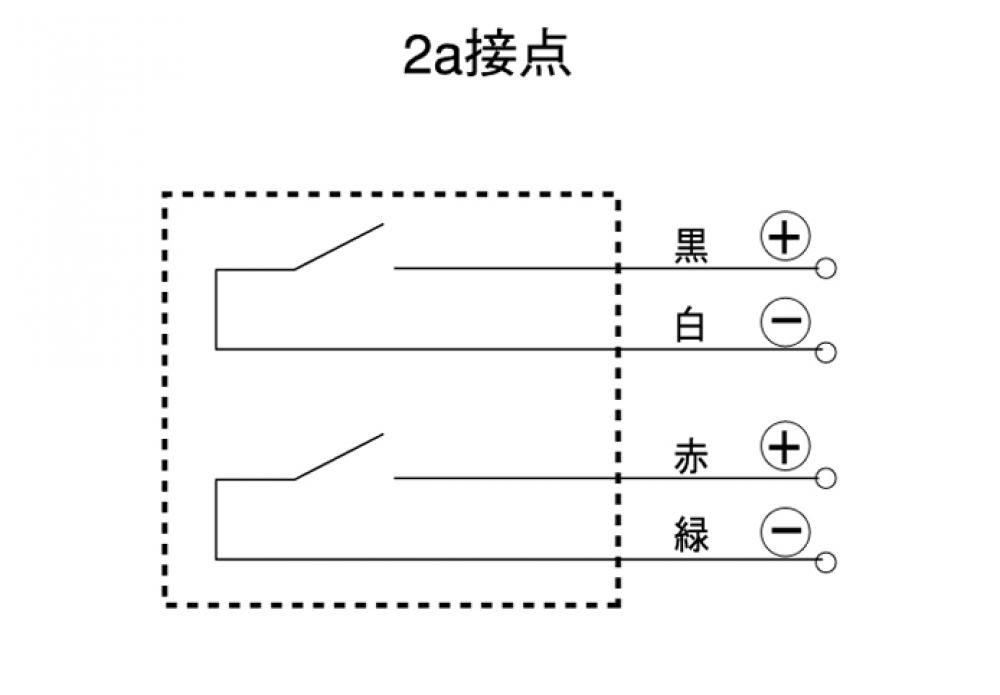

回路図


オプション

保護カバー

落下物からの保護、その他による誤作動を防ぐ保護カバー

 保護カバー
  • OFL-CS
    • 材質:オールステンレス製
    • 重量:1,310g
対応機種
OFL基本形、M4形、S5形、S6形、M6形、S7形、H形、P形
形式説明
形式語尾に「CS」を追加してください。 ※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。
