OFL-VG5-S6


OFL-VG5-S6

動作特性 モーメンタリー
定格 0.1A-30V DC
内蔵スイッチ シール構造スイッチ V形
接点構成 1c
附属コード VCTF0.75X3芯X2M
動作力 12N
保護構造 IP67(内蔵スイッチ)
材質 ステンレス(SUS304)
重量 580g
対応保護カバー OFL-CS
原産国 日本
ヒンジタイプ 前ヒンジ形
使用周囲温度 -10℃ ~ +60℃
使用周囲湿度 85%RH以下
  • ステンレス製
  • モーメンタリー
  • 防塵
  • 防水
  • 微小

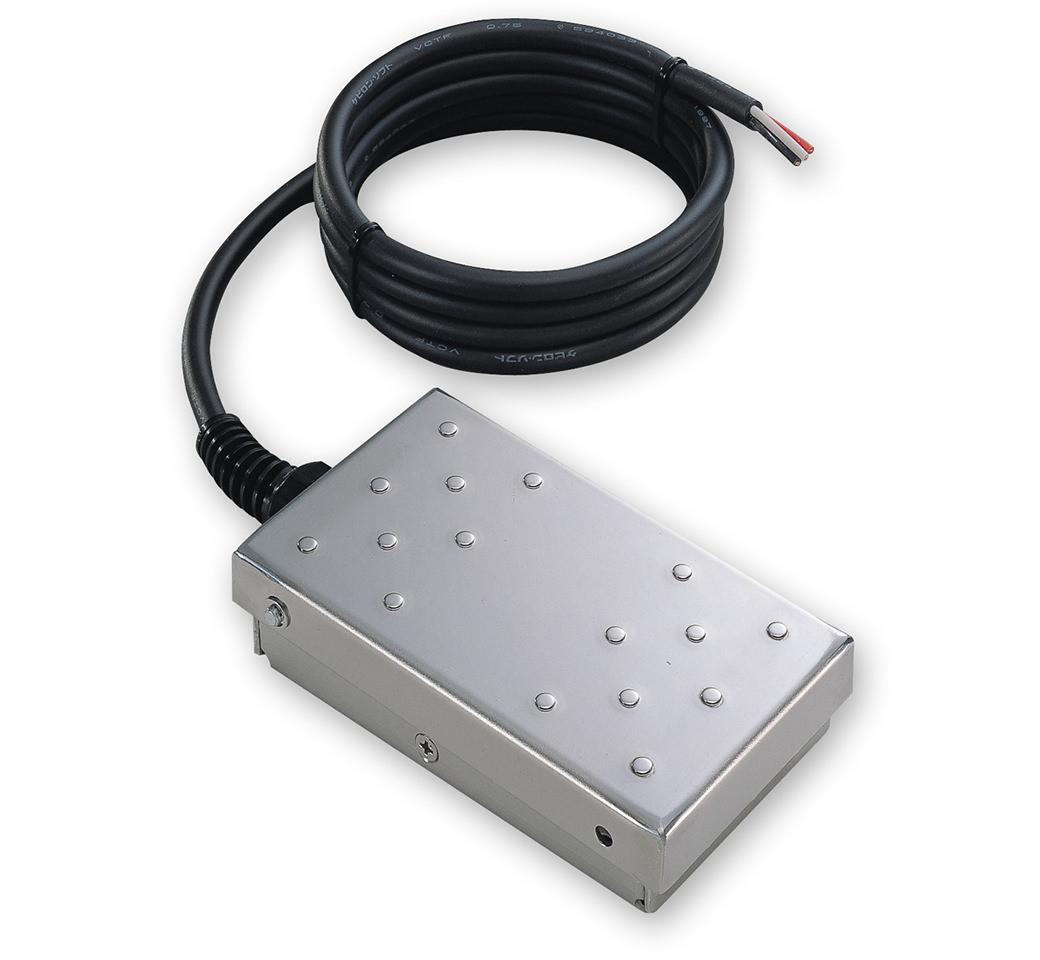

S6形、M6形シリーズはオールステンレス製で悪環境条件下でも高接触、信頼性を発揮します。
・食品機器、医療機器、船舶機器などに最適なオールステンレス製フットスイッチ。
・IP67シール構造スイッチ内蔵で、水にはもちろん腐食性ガスや埃などもクリア。
・ステンレス製保護カバー「OFL-CS」との併用で衛生面だけでなく安全性も強化できます。(形式:OFL-VG5-S6CS)



【主な用途】
食品機器、医療機器、船舶機器、産業機器、運輸車両、設備機器、各種電気機器など全般




【注意】
※内蔵スイッチ耐薬品性につきまして、特に「フレオン」「クロロセン」「トルエン」などの溶剤に対しては使用できませんのでご注意ください。
※耐油・防水・腐食性ガス性につきまして、ゴミ・埃の浸入がなく腐食性ガスに対しても有効ですが、完全オイルタイトではございませんので、直接水中、油中に浸すような使用はさけてください。

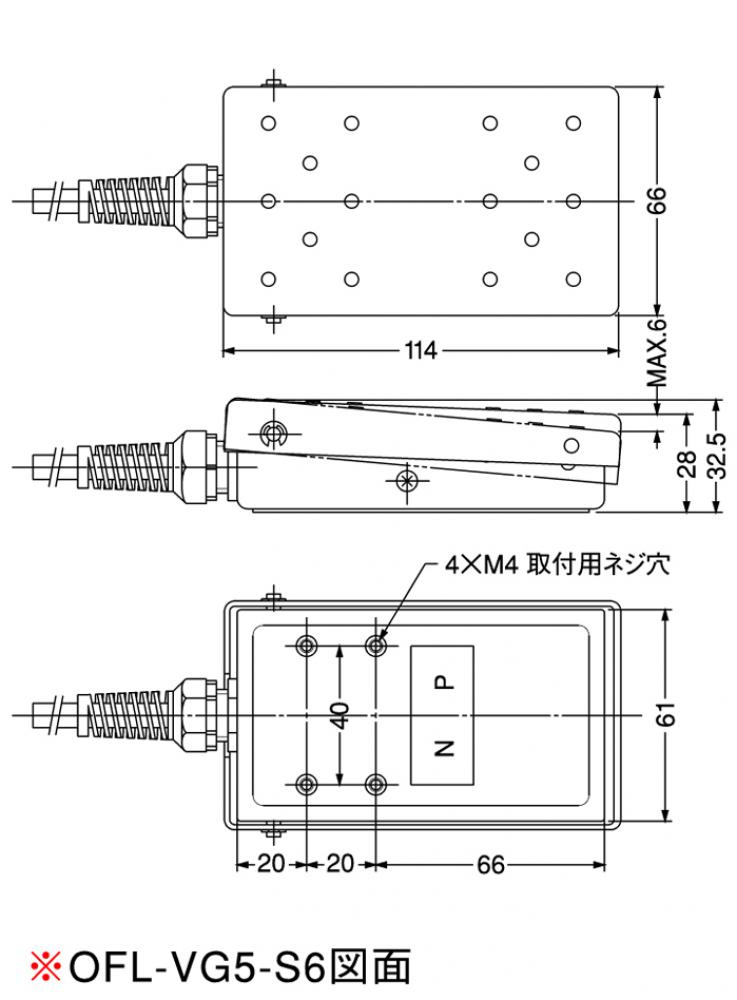

図面

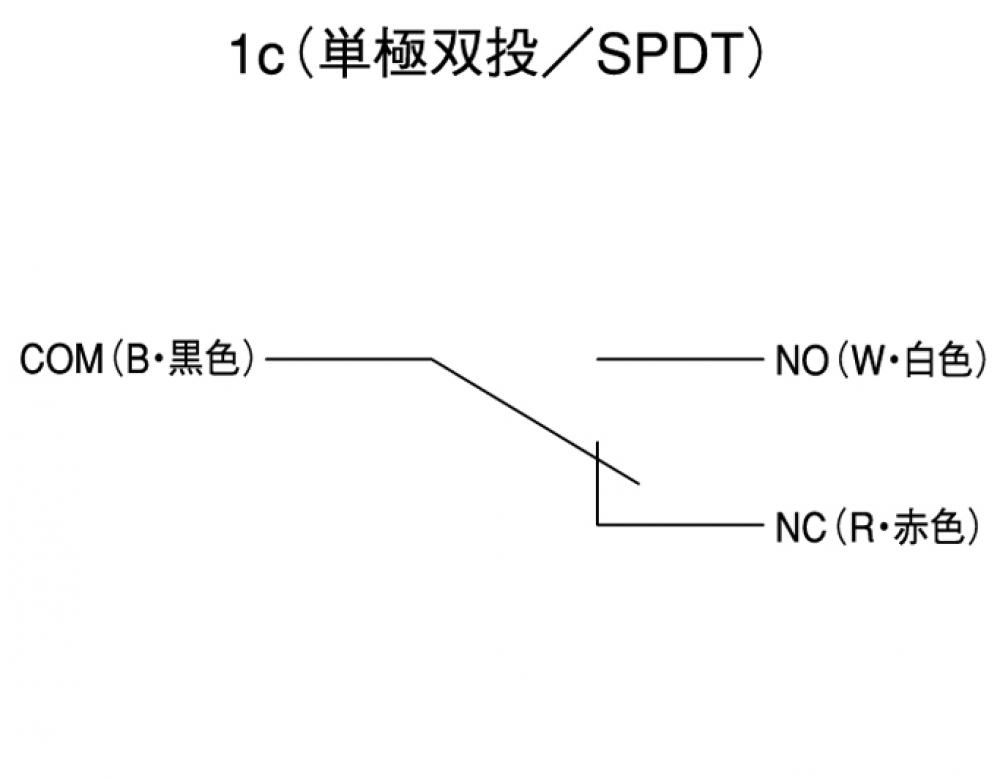

回路図


オプション

保護カバー

落下物からの保護、その他による誤作動を防ぐ保護カバー

 保護カバー
  • OFL-CS
    • 材質:オールステンレス製
    • 重量:1,310g
対応機種
OFL基本形、M4形、S5形、S6形、M6形、S7形、H形、P形
形式説明
形式語尾に「CS」を追加してください。 ※形式により取付ビスが異なるため、ご注文の際、現在ご使用のフットスイッチ形式をご用命ください。
