確実性・高寿命で安全対策などに使用されるマットスイッチ。

通常マットスイッチの特徴である「目で見ても安全等を確認できる」をさらに生かし、御社だけのオリジナル製品を実現できます。産業用ロボットなどの周辺や立入禁止地域造り、ピッキング現場でのポカミス防止、自動ドア、防犯用など危険を未然に防ぐために幅広く活用できます。

Point 1
お好みの文字や写真等をマットスイッチに印刷することで、安全対策はもちろん、ピッキング現場や作業指示等にも使用できポカミス等の防止対策にも効果的!

Point 2
アミューズメント関係等にもマットスイッチの接点を生かし、音や光などを反映させるなど幅広くご活用頂けます。

Point 3
バーコードやQRコードの読み取りも可能!

Point 4
一枚あたりの最大サイズ:タテ1000m/m×ヨコ1500m/m×厚み12m/m 変形加工も可能!

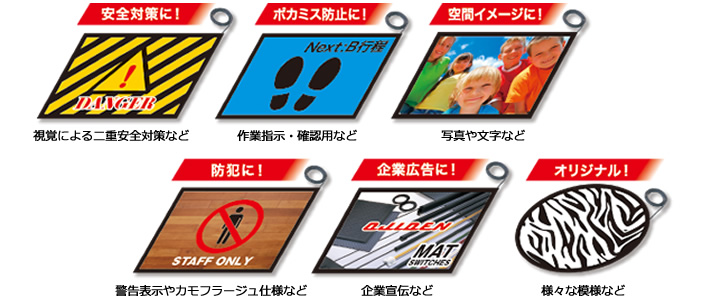

サンプルデザイン

カスタム(別注)サイズのご注文について

寸法(形状)とリード線の引き出し位置と色分け
[R:(赤)、G:(緑)、W:(白)、B:(黒)]

基本構造と名称

定格電圧・電流 AC/DC28V-1A
耐電圧 AC 500V(1分間)
接点寿命 100万回(リレー24V-0.3A負荷)以上
動作力 約50N~60N(φ90押圧板)
絶縁抵抗 100MΩ以上(DC500Vメガーにて)
接触抵抗 0.05~1.6Ω以下(動作力以上のとき)
保護構造 防滴形(IP54相当)
材質 耐油性ゴム(NBR)表面PVC
リード線 S-VCTF0.75m㎡×4芯1.5M付き

主な用途

産業用ロボット非常停止、防犯(金庫周辺警戒等)、昇降機停止、自動ドアなど。

  • 産業用ロボット非常停止

    産業用ロボット非常停止

  • 金庫周辺警戒・階段スイッチ

    金庫周辺警戒・階段スイッチ

  • 吊り戸棚などの制御

    吊り戸棚などの制御

  • 昇降機停止マット

    昇降機停止マット

カスタム品

オリジナルTPマットスイッチ

オリジナルTPマットスイッチ
  • ● カスタム品のため、図面にてご指示ください。

専用記入用紙はこちら

オプション

フェイルセーフコントローラー

SC-2形(AC専用)

フェイルセーフコントローラー
  • ● 4線式制御回路器(断線検知器)
  • ● FA用安全エリア作りをバックアップします。

詳細はこちら

フェイルセーフコントローラー

PRSU-4形

フェイルセーフコントローラー
  • ● 4線式制御回路器(断線検知器)
  • ● 規格認定品
  • ● CE認定品
  • ● 安全等級「3」回路可能
  • ● 高精度な安全用ダブルコイルを採用

詳細はこちら
